液晶屏背光板之输入接口电路

 　　1、输入接口电路
　　
　　1）供电输入电压
　　

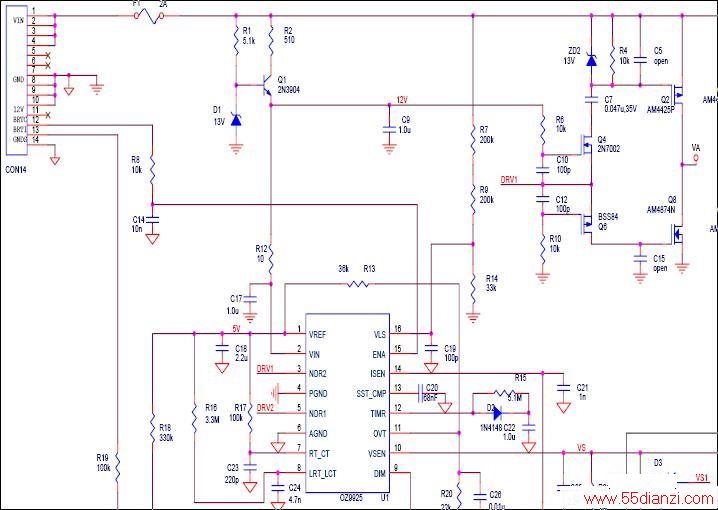

　　输入接口电路中的供电输入电压一路直接加到MOS管导通电路，作为MOS管的供电电压（24V或12V）；另一路经晶体管稳压控制电路加到PWM控制IC，作为PWM控制IC的供电电压（一般为5V）。

　　2）开机使能信号ENA
　　
　　输入接口电路中的开机使能信号ENA经过相关的三极管、电阻、电容电路后加到PWM控制IC，作为PWM电路的控制开关。ENA为高电平（3-5V）时PWM电路工作，ENA为低电平（＜2V)时PWM电路不工作。
　　

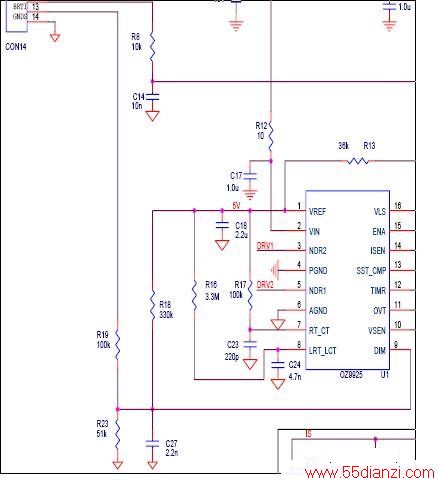

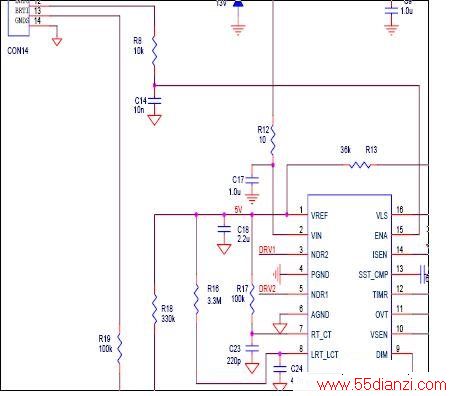

　　一种典型电路是数字板过来的ENA信号经过电阻、电容电路后直接加到PWM控制IC的ENA脚，如下图：

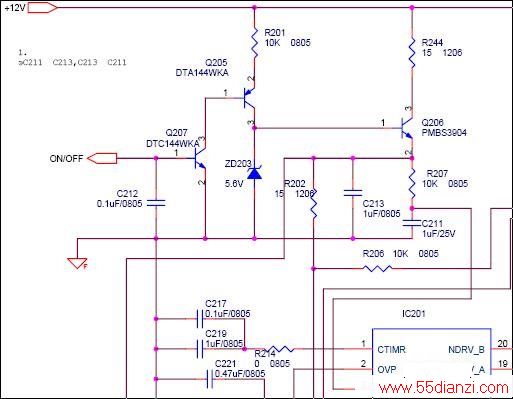

　　另一种典型电路是数字板过来的ENA信号通过三极管、稳压管控制电路，将电源板过来的供电电压进行降压、稳压，产生ENA电压，加到PWM控制IC的ENA脚，如下图：

　　3）亮度控制信号
　　
　　输入接口电路中的亮度控制信号DIM或BRTI，经过相关的电阻、电容电路后加到PWM控制IC的亮度控制脚DIM或BRTI，通过控制PWM驱动脉冲宽度控制灯管的亮度。
