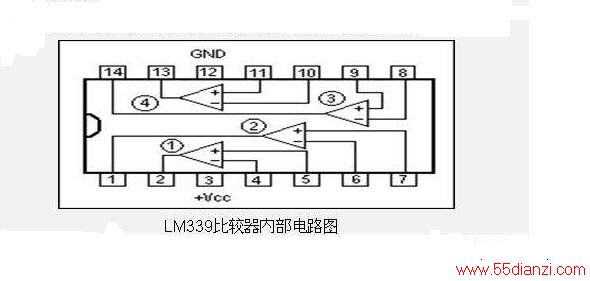

一般用于电流取样比较,其内部电路如下图,3脚为VCC,12脚为地,4脚、6脚、8脚和10脚为四个电压比较器的反向输入端,5脚、7脚、9脚和11脚为四个比较器的正向输入端, 1脚、2脚、13脚和14脚为四个电压比较器的输出端。
一般使用时比较器的正向输入端接地,反向输入端接取样整流电压。正常工作时反向输入端为高电平,比较器输出低电平;当出现过流情况时,反向输入端为负压,比较器输出高电平。: ]: E$ g3 E( P9 @$ h6 s% ~3 Z
当电路出现保护时,可测量四个比较器的输出端1脚、2脚、13脚和14脚是否为高电平,来判断是否因这一路出现保护。若为低电平则与这一路无关,不要随意将IC断开或去掉。
