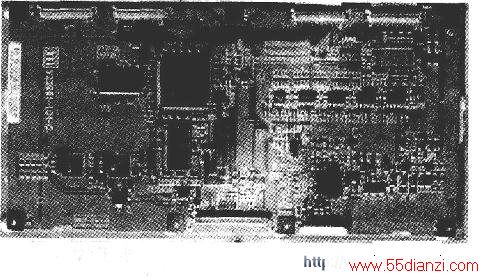

下图是液晶屏中的逻辑板实物图，下图中的上部有四个信号输出接口，四个信号输出接口通过软排线与行列驱动电路相连，将逻辑板形成的行列驱动信号（左右移位起始控制信号：STHR/STHL，奇偶像数RGB基色信号：
DATA，列位移时钟信号：LCK，数据和极性反转控制信号：
POLl/POL2，行位移起始控制信号：DI01/DI02．行位移时钟信号：SLCK）送往行列驱动电路。下图所示的逻辑板仅是逻辑板中的一种。实际上，液晶屏不同，屏上的逻辑板也存在较大的差异。大家在维修液晶电视时，只要细心观察就会发现型号不同的液晶屏其逻辑板也不同，不同的逻辑板其信号输出接口也不一样。有的逻辑板有四个信号输出接口，有的逻辑板有两个信号输出接口，有的逻辑板只有一个信号输出接口。不仅如此，即使是同等数量输出接口的逻辑板，也会因接口间的间距上的差异而无法与屏内的行列驱动电路相连接。严格地讲，液晶屏上的逻辑板与液晶屏的型号是完全对应的，当判定液晶电视的故障在逻辑板时，若采取板级维修方式排除故障，应当用型号与原型号完全一致的逻辑板进行代换。
液晶电视所出现的故障现象中，哪些故障与逻辑板有关呢？一般来说，液晶电视接收任何信号时出现图像抖动、彩色不正常、无图像无字符、光暗等故障均可能与逻辑板有关。
在液晶电视中，由于信号处理电路中的LVDS(或TTL)接口电路和上屏线不正常（信号处理板与逻辑板间的连接线不通或接触不良）也会导致电视机出现接收任何信号时图像抖动和彩色不正常故障，这样就出现了故障原因重叠现象。故障原因重叠现象对故障范围确定造成了一定难度。在没有示波器对逻辑板输入信号波形进行测量的情况下，要判定故障是在信号处理电路还是在逻辑板就比较困难。为了提高故障判定的准确性，建议维修同行购买一块万能信号处理板用于故障范围判定。当电视机出现接收任何信号时出现图像抖动、彩色不正常、无图像无字符、光暗等故障时，若换上万能信号板后，电视机有稳定图像和正常彩色（仅图像中心不对），则可判定故障在信号处理板；若故障现象不变，则故障在逻辑板。至于上屏线，则可直接测其通断进行判定。
