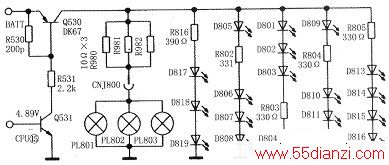

CDX-2100主板通过7根铜箔与面板相连，有两根铜箔在焊盘旁标有+B，测量两处是相通的。根据电路连接元件可以确定这是按键板LED供电端，测此处电压几乎为Ov，对地阻值4Ω左右。断开CNJ800通电，面板上只有CD出盒键旁的D819、前选曲键旁的D817和后选曲键旁的D818三个LED发光，但亮度比正常时要弱，其他的均不发光。为何只有三个LED发光？实测此部分电路如下图所示。
开机后，CPU（15）脚输出亮灯信号加在Q531基极，Q531因基极得到高电平而导通，从而拉低Q530基极电位，使Q530导通。蓄电池经Q530e、c极输出，经R980、R981、R982限流，通过CNJ800向PL801、PLS02、PLS03三个12V绿色液晶屏背景灯泡供电，同时还向其他三路按键LED供电。
(1)D817、D818、D819-路与其他三路的相比，差异在于其他三路均串接了四只LED。造成故障的原因很有可能是Q530输出电压偏低。测量Q530b、c极电压分别为9.12V、7.18V，Q530e极电流仅3.6mA。
断开Q530e极回路，此时Q530b、c极电压上升为9.94V、12.09V。两种情况下，Q531b、c极电压均为4.89V、0.04V，测量R530、R531阻值均正常。焊上CNJ800，试用镊子短路Q530c、e极，按键灯和背景灯正常点亮。可以确定Q530已经损坏。焊下Q530用万用表测量，已经损坏。
(2)Q530是一贴片三极管，字标型号DK67，根据电路分析应为-PNP三极管。试用-S8550按对应引脚位置焊在铜箔面，开机后按键灯和背景灯正常点亮。
测量Q530b、c、e极电压分别为12.1V、12.7V、12.9V，工作电流199mA。但在安装时遇到了麻烦，因S8550过厚，使主板无法安装到位。灯光电路均为贴片元件，在主板元件面无可利用的焊点，给S8550在元件面的安装带来不便。
在进口车用音响中多有自动天线控制(ANT)输出功能，开机后，ANT端输出12V电压，供给自动天线使用。ANT端蓝色引线的套管上标有MAXO．3A字样，本机ANT端闲置，完全可以用ANT控制电路代替灯光控制电路。焊下S8550，试用一导线在Q501散热片处与Q530c极连接，开机后按键灯和背景灯工作正常。
本故障可能因为PL801、PL802、PL803功耗较大（工作一段时间后，R980、R981、R982表面温度较高），长时间工作引起Q530带负载能力变差。断开CNJ800后，负载减轻，输出电压升高。但因LED管导通压降较高（约为2V左右）7.15V的电压只能使三只LED导通，所以造成只亮三只LED的奇怪现象。若遇到灯光显示异常的故障，通过短路Q530c、e极的办法来确定是供电电路故障还是负载故障，可以节省检修时间。
