液晶屏背光板MOS管电路的测量方法

     背光板上常用的MOS管电路为双MOS管集成电路，有两个N沟道MOS管的如IPL32C二合一电源用的3N06 P726B；有一个N沟道MOS管、一个P沟道MOS管的如奇美小屏幕背光板用的FDS8958A。一般1、3脚为源极，2、4脚为栅极，5、6、7、8脚为漏极。: E* D( }, Z* q+ B: I% o9 h+ p

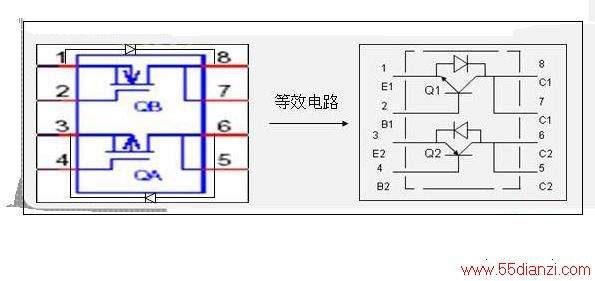

    下图为FDS8958A内部电路图，右图为其等效电路图。用万用表单独测量MOS管电路时，5、6脚是相通的，7、8脚是相通的，1、8脚之间及3、6脚之间因有反向保护二极管，因此正向有几K欧姆阻值，其它引脚之间阻值均为无穷大。在板上因为有外围电路影响，测量时各脚之间会有不同的阻值，但除5、6、7、8脚外其它脚之间不应该短路，若出现短路情况则为MOS管损坏。
