液晶屏背光板之取样反馈电路

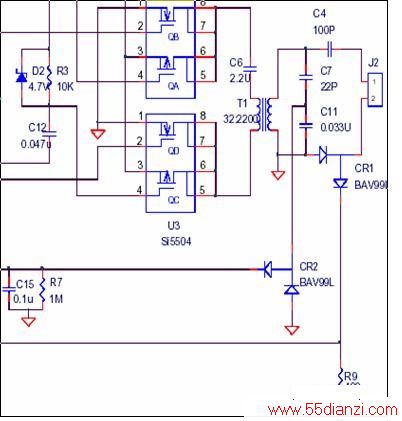

　　取样电路分过压保护取样和电流保护取样两种。在升压变压器的次级高压输出端并联有两个电容，将两个电容之间的电位作为电压取样点，经二极管整流滤波后产生的电压作为过压保护反馈电压，加到PWM控制IC的过压保护输入脚。将升压变压器次级接地的一端作为电流保护的取样端，经二极管整流滤波后产生的电压作为电流保护反馈电压，加到PWM控制IC的电流反馈输入脚。
