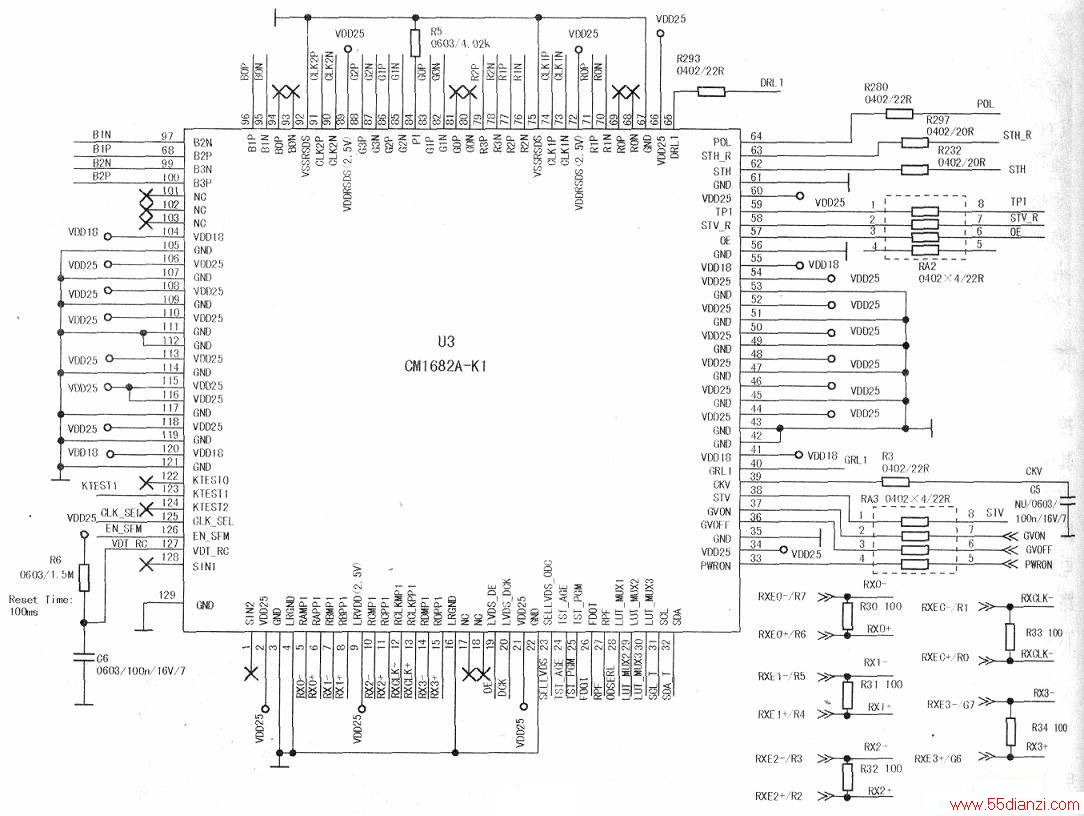

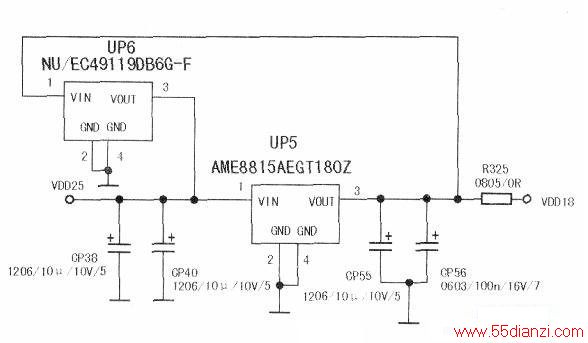

奇美V315B3-C01液晶屏图像逻辑控制电路如上图所示，由集成块U3(CM1682A-KI)组成。该lC组成的电路中没有外挂帧缓存器和E2PROM存储器，这些电路都已经集成在lC内。集成块U3的工作电压为VDD25(2.5V)和VDD18(1.8V)。其中：VDD25(2.5V)为输入/输出接口电路供电，VDD18(1.8V)为控制器内核部分供电。2.5V由TCON板上偏压电路产生，再经UP5(或UP6，电路中使用UP6时就不使用UP5，二者在实物电路板中处于同一部位）转换成1.8V供图像控制芯片工作。UP5、UP6组成的DC-DC电路见下图。
U3(127)脚为复位脚，该脚通过电阻R6接在2.5V电源上，同时接电容C6到地，通过C6开机所充电压的建立实现复位。正常工作时电压为2.18V。

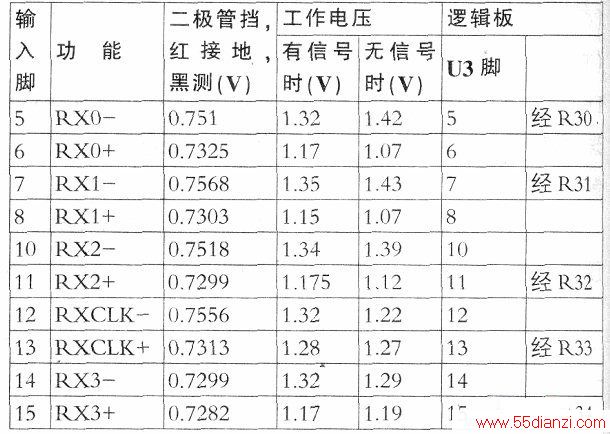

主板通过上屏线送来的LVDS信号，经TCON板上的接口进入TCON板后，首先由隔离电阻进行隔离，然后送往集成块U3的⑤～⑧、⑩～(15)脚。这些信号中，代表图像信号中的一路中断会导致图像花屏，而代表时钟、同步的RXCLK+/-信号之一出故障将导致整个LVDS信号在后续电路处理时无法识别、同步，屏幕上将不会显示图像画面。U3的LVDS信号输入脚的正常工作参数见下表。
从集成块U3的⑤～⑧、⑩～(15)脚输入的信号经集成块内部相关模块电路处理后，分别输出行、列驱动信号送往安装在TCON板与液晶屏之间软排线上的行、列表1 U3 LVDS信号输入脚正常工作时的维修参数驱动专用集成块上。
输往列驱动电路的数据信号为RSDS信号，它由U3的(70)～(100)脚标注中含有0的引脚输出，如RON、ROP、BON、BOP等。U3输出的行、列驱动电路工作指令控制信号有：(65)脚输出DRL1信号，(64)脚输出行极性翻转POL信号，(62)脚输出STH(行扫描数据开始)信号，(63)脚输出STH_R(行扫描结束控制)信号，(57)脚输出OE信号（列驱动输出数据使能），(58)脚输出STV-R信号（左右控制扫描信号STV-R有效时结束列扫描），(59)脚输出TP1信号（数据从源驱动器到显示屏的输出信号），(38)脚输出STV信号（列驱动数据启动控制）等。此外，U3还要输出控制TCON板偏压形成电路工作状态的控制信号，如⑩脚输出的PWRON信号，此信号接偏压形成集成块TPS65161⑨脚，作为使能信号启动IC工作。还有从(36)、(37)脚输出的启动行驱动电路开启或关闭行电极工作所需的控制信号GVON、GVOFF。

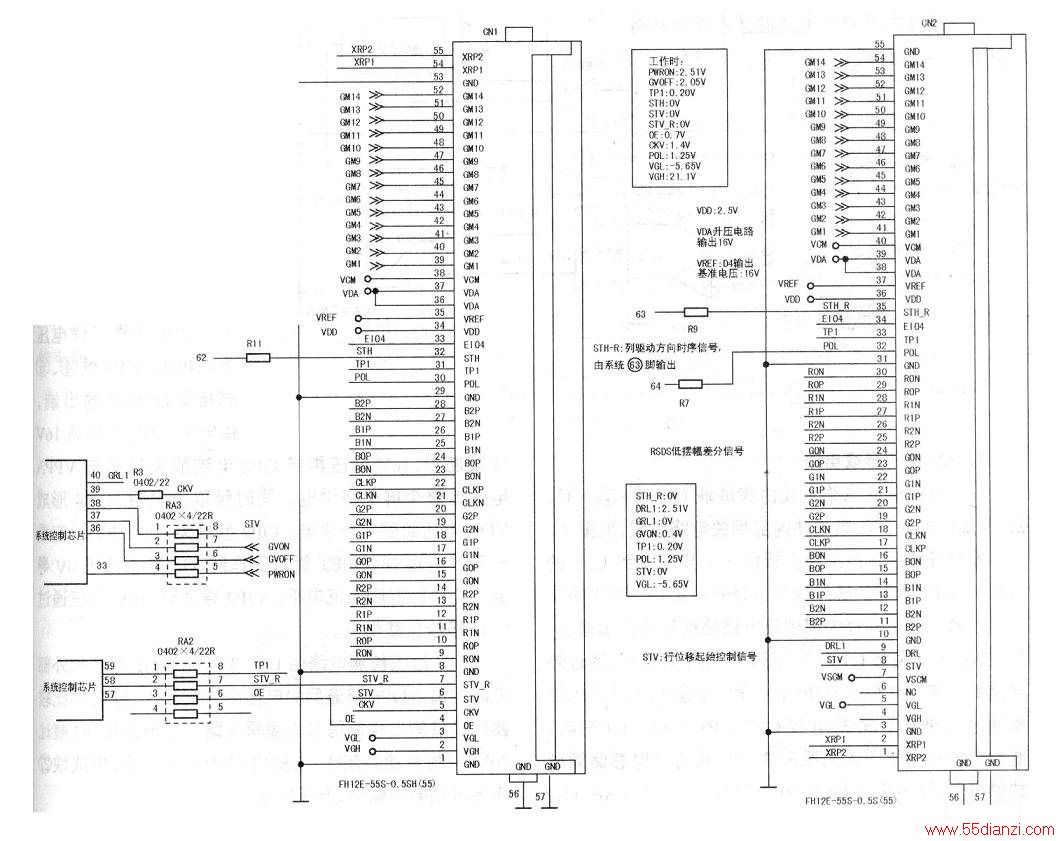

图像控制芯片U3输出的RSDS信号、RGB数据信号、指令控制信号STV经插座CN1的⑨～(28)脚和CN2的(11)～(30)脚，送往行、列专用驱动集成块，经专用集成块处理后去控制屏电极电路工作。TCON板的信号输出接口见下图。
