等离子电视组成及屏控制信号流程

　　等离子电视主要由信号主板、电源板、逻辑板、扫描驱动及缓冲板、维持驱动板、地址寻址板、屏基板等组成。

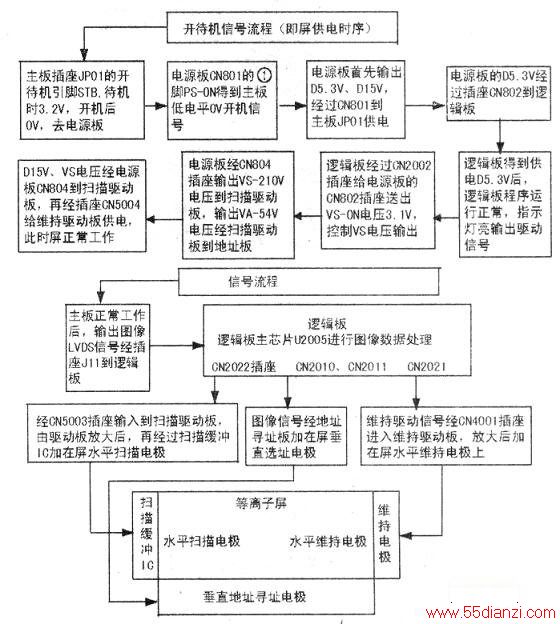

　　电路组件最终为屏基板的三个电极工作：扫描驱动板将扫描信号加到屏扫描电极，维持驱动板将维持驱动信号加到屏维持电极，图像信号由地址寻址电路加在屏寻址电极上，根据图像信号选择某一个等离子腔体的扫描电极和维持电极放电。屏供电时序和控制信号流程见下图。
