逻辑电平转换

　　在单片机应用系统设计中，经常会遇到TYL、CMOS、HTL和ECL等集成电路间逻辑电路的匹配问题。笔者通过查阅资料总结出很好地解决它们匹配问题的方法，供参考。

　　1.TTL与CMOS电平转换
　　
　　接口电路如图1所示。不同系列的TTL电路，R的取值也不同：

　　（1）74系列，R取值4.7kΩ～390Ω；
　　
　　（2）74H系列，R取值4.7kΩ～270Ω；
　　
　　（3）74L系列，R取值27kΩ～1.5kΩ；
　　
　　（4）74S系列，R取值4.7kΩ～270Ω；
　　
　　（5）74LS系列，R取值12kΩ～820Ω；另外，应使用具有电平移位功能的CMOS电路，如BH107、CC4504、CC40109等。

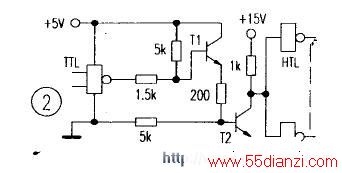

　　2.TTL与HTL电平转换
　　
　　接口电路如图2所示。

　　当然，采用TTL-HTL电平转换器CH-2017会使电路更加简洁可靠。

　　3.TTL与ECL电平转换
　　
　　接口电路如图3所示。

　　此转换电路采用CE10109芯片，该芯片既可使TTL向ECL进行电平转换又可使ECL向TTL进行电平转换。另外，用CE1024芯片也可以实现TTL向ECL电平的转换。

　　4.CMOS与TTL电平转换
　　
　　接口电路如图4所示。

　　TTL电路的输入短路电流较大，因此在进行转换时，要求CMOS电路在VOC为0.

　　5V时能够给出足够的驱动电流，可以作为此接口器件的芯片有ACC4049、CC4050等。

　　5.CMOS与TTL电平转
　　
　　换接口电路如图5所示。

　　该转换电路用晶体管实现，晶体管基极的电阻R1阻值应在10kΩ～50kΩ之间。

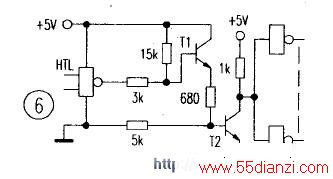

　　6.HTL与TTL电平转换
　　
　　接口电路如图6所示。也可采用HTL-TTL电平转换器CH2016。

　　7.HTL与CMOS电平转换接口电路如图7 所示。

　　在HTL电路与CMOS电路的工作电压不一致的情况下，可以采用集电极开路的HTL电路来驱动CMOS电路。其中，电阻R以5～10kΩ为宜。

　　8.ECL与TTL电平转换接口电路如图8所示。

　　此外，也可以用CE10125ECL-TTL电平转换模块。
