由LM324与LA3621组成的逻辑电平测试器电路

由LM324与LA3621组成的逻辑电平测试器电路

点击数:7648 次   录入时间:03-04 11:57:49   整理:http://www.55dianzi.com   电平-电压-指示电路

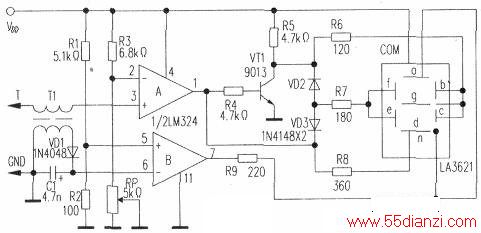

  下图是使用LM324中两个比较器和共阳极数码管LA3621组成的逻辑电平测试器电路。比较器A用于高、低电平检测,R3、RP为其反相端②脚提供参考电压,调节RP可选择合适的高、低电平分界电压,以满足测试TTL、CMOS等多种逻辑电平的要求。比较器B用于检测时钟脉冲CP。Rl、R2为B同相端⑤脚提供0.02VDD的参考电压,以便与CP检测信号进行比较,改变Rl、R2大小可改变⑤脚参考电压值。高频脉冲变压器Tl、整流管VD1、平滑滤波电容Cl为CP脉冲检测电路。

  VDO正电源可以单独供电,也可为被测电路提供,但测试器的GND地端必须与被测电路地线相连。

  接通电源后,如探针T触及高电平点,比较器A同相端③脚电压高,感应反相端②脚所加的参考电压①脚输出高电平使VT1导通,b、c、g笔段发光,同时VD2也导通使e、f笔段发光,合起来显示“H”字形,代表高电平;如T触及低电平点,则A的③脚电压小于②脚电压,①脚输出低电平VT1反偏截止,而VD3导通,d、e、f笔段发光,显示“L”字形,代表低电平;如T探测到CP时钟脉冲时,相当于A的③脚交替输入高电平和低电平信号,b、c、e、f、g笔段和d、e、f笔段轮流发光,由于cp频率较高,看似b~g笔段同时在发光。与此同时,cp信号感应到Tl次级,经VD1整流、Cl滤波后产生正电压加至B反相端⑥脚,使⑥脚电压大于Rl、R2提供的0.02VDD参考电压,B的⑦脚输出低电平,数码管a、h(小数点)笔段发光,与b~g笔段合起来,使a-h笔段都发光,显示“B”字形,代表检测到cp时钟脉冲信号。

由LM324与LA3621组成的逻辑电平测试器电路
