普及型逻辑电平检测电路

普及型逻辑电平检测电路

点击数:7430 次   录入时间:03-04 11:54:21   整理:http://www.55dianzi.com   传感-检测-采集电路

  普及型逻辑电平检测器用黄(Y)、红(R)、绿(G)三种颜色的LED显示被测点高阻、低电平、高电平及时钟脉冲四种状态。

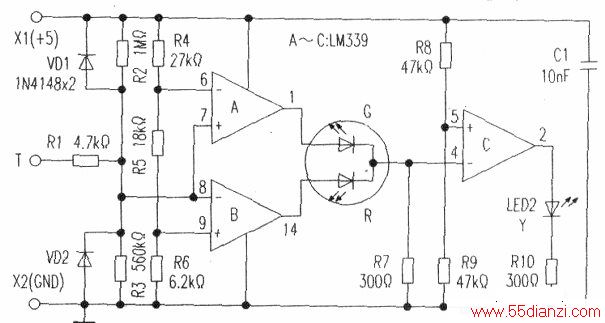

  电路以四电压比较器LM339中A、B、C三个电压比较器为核心元件组成.工作原理如附图所示。R4、R5、R6对5v电源电压分压,为比较器A的反相输入端⑥脚提供2.36V参考电压,为比较器B的同相输入端⑨脚提供0.61V参考电压;R8、R9分压为比较器C的同相输入端⑤脚提供2.5V参考电压。VD1、VD2是探针T输入保护二极管。C1是高频抗噪扰电容,应靠近LM339的③、12脚安装。X1、X2端利用鳄鱼夹与被测电路的正电源VCC和地端相连。LED1为红、绿双色LED,LED2为黄色LED。

普及型逻辑电平检测电路

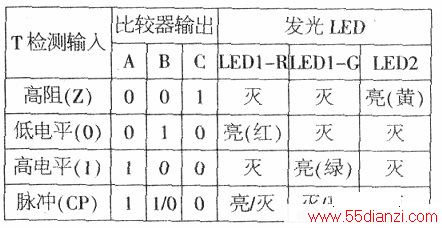

  当探针T对TTL数字电路中的某点检测时,可能出现的4种状态及LED显示情况如附表所示。

4种状态及LED显示情况



  1.高阻(z)状态X1、X2接通电源后,T悬空未探测或检测到开路时.R2(1MΩ)、R3(560kΩ)分压为A同相输入端7脚和B反相输入端8脚送入1.8V信号电压。根据电压比较器的工作原理.A的1脚和B的14脚均输出0(低电半),LED1中G、R管都截止熄灭。此时C的反相输入端4脚被R7下拉为0,C的2脚输出1(高电平),LED2燃亮发黄光,表示被测点呈高阻或开路状态。

  2.低电平(0)状态当T检测到低电平点时,7、8脚信号<0.6V,A的4脚输出0.LED1—G管截止熄灭.B的14脚输出变1,LED-R管导通发红光,表示被测点为低电平状态。由于LEDl-R导通时压降为1,2V-2V.限流电阻R7上压降大于3V,所以C的2脚输出0.LED2熄灭。

  3.高电平(1)状态当T检测到高电平点时,⑦、⑧脚信号>3.2V,A的①脚输出1,LEDl-C导通发绿光,B的⑩脚输出0,LEDl-G截止熄灭,C的②脚输出0,LED2截止熄灭。表示被测点为高电平。

  4.时钟脉冲(CP)状态由于时钟脉冲是1.0不断交替改变的,所以当T检测到时钟信号时,若时钟振荡频率很低(十数Hz以下),可见LEDI红、绿交替发光;若时钟频率较高,则难以分辨红、绿颜色,红、绿管近似同时发光,两色复合成桔红色光,表示被测点为时钟脉冲状态。此时C②脚输出0,LED2截止熄灭。
