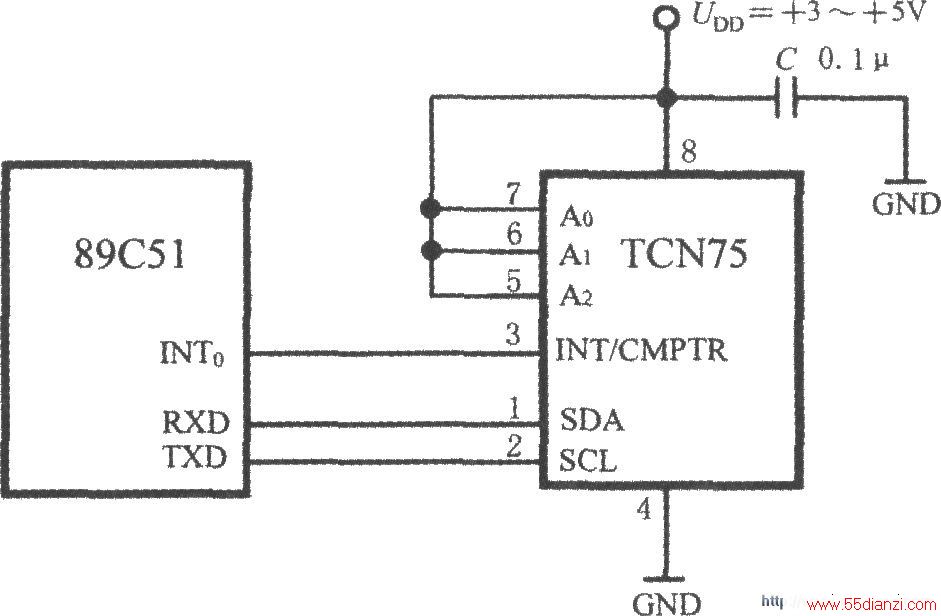

TCN75与89C51单片机的接口电路如图所示。将TCN75的地址输入端A2～A0均接上高电平UDD，设定地址码为111。89C51通过软件来实现片选功能。89C51的串行数据接收端(RXD)和串行数据发送端(TXD)依次接TCN75的SDA、SCL端。TCN75的中断／比较信号接89C51的中断端INT0。
