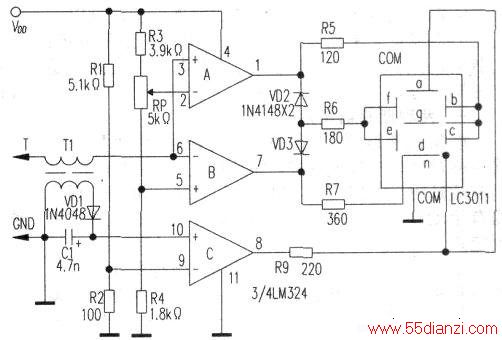

图2是使用LM324中三个比较器和共阴极数码管LC3011组成的逻辑电平测试器电路，其中比较器A用于高电平检测，B用于低电平检测，C用于时钟脉冲检测。工作原理与图l基本相同，只是使用一个比较器取代了图1开关管VT1。
图中，R3、RP、R4设置高，低电平参考电压，A的②脚高电平参考电压范围为(0.17～0.64)VDD，由RP调定；⑤脚低电平参考电压为0.17VDD；C⑨脚由Rl、R2分压提供0.02Voo参考电压。工作时，如T检测到高电平，③脚电压大于②脚电压，①脚输出高电平，隔离管VD2导通，数码管b、c、e、f、g笔段发光，显示“H”，如T检测到低电平，B的⑥脚电压低于⑤脚电压，⑦脚输出高电平，隔离管VD3导通，数码管d、e、f笔段发光，显示“L”；如T检测到时钟脉冲，c的⑩脚电压大于⑨脚电压，⑧脚输出高电平，数码管a、h笔段发光，与交替显示的“H”、“L”字形合起来显示“8”，代表时钟脉冲。
