用LM339组成的的逻辑电平测试电路

　　数字电路的制作、调试及检修中离不开逻辑电平测试器，本文介绍的电平测试器，能在输入高电平时发红光、输入低电平时发绿光，输入时钟咏冲时发橙光，无输入时发闪烁橙光。该测试器可用于对TTL、CMOS等数字电路的逻辑测试。

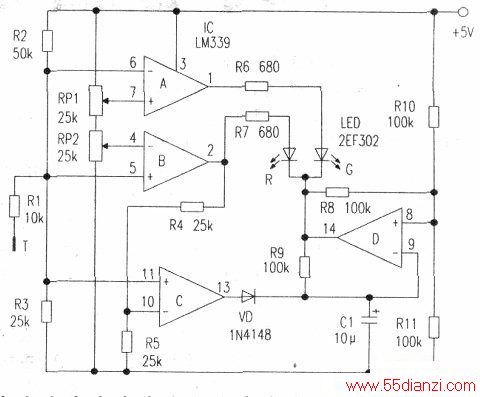

　　电路如附图，由一片四电压比较器IC(LM339)及一只三引脚双色LED(2EF302)等组成。比较器A作低电平检测器，比较器B作高电平检测器，RP1、RP2预置参考电压，即调整红(R)、绿(G)发光管的发光阀值电压。比较器C作控制器，比较器D组成超低频振荡器兼作LED发光电流通路，当取R8=R9=RlO=Rll=l00kΩ，Cl=l0μF时，振荡频率f≈0.53Hz。

　　比较器C、D独具匠心的设计和巧妙结合是电平测试器的精华：(1)当探针T检测到低电平时，A①脚输出高电平，B②脚输出低电平，因此C(11)脚电位高于(10)脚，(13)脚输出高电平，隔离管VD导通，使D⑨脚电位高于⑧脚，(14)脚输出低电平，经A①脚输出高电平驱动，LED绿管发光；(2)当T探测到高电平时，A①脚输出低电平，B②脚输出高电平，经R4、R5分压、C⑩脚约为l/2VCC，小于(11)脚电压，(13)脚输出高电平，VD导通，使D(14)脚输出低电平，驱动LED红管发光：(3)当T检测到时钟脉冲时，相当于交替输入高、低电平、LED红、绿管交替发光（频率很低时）或发橙红色光（频率大于5Hz时，红、绿管发光合成橙红色光），其工作原理与检测高、低电平时相同；(4)当T悬空开路或处于高阻状态时，A、B均输出高电平，C(10)脚为l/2Vcc（由R4、R5决定）、(11)脚为l/3Vce（由R2、R3决定），故C(13)脚输出低电平，超低频振荡器D起振，在A、B输出驱动下，当(14)脚为低电平时，LED发橙红色光，(14)脚为高电平时，LED红、绿管均截止，合起来出现闪烁橙红色光。
