下面介绍的这款调频发射器在振荡器后面加射频功放级再配合使用50Ω的接地同轴天线或多单元八木天线，就能大大增强信号强度，使发射有效距离延伸到2公里左右。

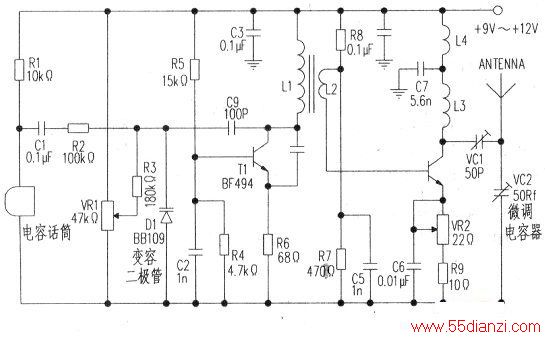

电路中的晶体管BF494(Tl)设计成小功率可变频率VHF振荡器，振荡电路内有变容二极管D1用来改变发射器的频率，并允许用音频信号对振荡的变容二极管Dl进行调频。
振荡的输出功率约为50mW，送到由晶体管2N3866(T2)构成的VHF甲类功放级，将振荡器的输出功率提高到4～5倍，因此在12集电极可取出约200mW～250mW的射频功率。
为求得更好的结果，可将电路安装在优质玻璃纤维环氧树脂板上，将发射器放置在铝盒内，并将振荡级用铝箔屏蔽好。
电路中各个线圈的绕制细节说明如下：
L1：用20号漆包线在8mm直径的塑料骨架上密绕4圈：
L2：在紧靠线圈Ll的顶端用24号漆包线绕2圈；（注意：L1和L2绕制完毕后去掉塑料骨架成空心线圈）L3：用24号漆包线在3mm直径的空芯线架上密绕7圈：
L4：在铁氧体磁珠（和扼流圈相似）上用24号漆包线绕7圈。
电位器VR1用来设定中心频率，而电位器VR2则用于控制功率。为避免交流干扰声，电路供电采用10只1.2V的镍镉电池包。晶体管T2必须安装散热器。在天线匹配之前先不要接通发射器，调节微调电容VC1和VC2，使传送功率最大。调节VR1使中心频率接近100MHz。
