由晶体振荡器构成的调幅发射电路

　　这里介绍的是能输出l00mW～150mW射频功率的中功率调幅发射器。
　　
　　电路核心是一只晶体振荡器，它采用10MHz的晶体用来产生高稳定的载波频率。
　　

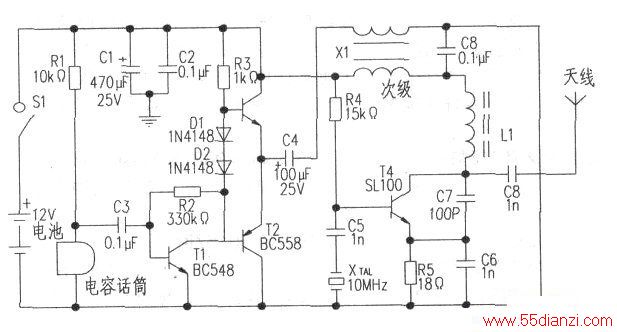

　　从电容话筒MIC1输出的音频信号用Tl、T2和T3构成的放大器放大，放大后的音频信号对晶体振荡器T4产生的10MHz载频进行调制。调制过程通过电源线完成，调幅信号由晶体管T4集电极输出，经电容C8连接至天线。
　　
　　如果采用匹配的偶极天线和同轴电缆，则信号发射范围可以增加。要得到最大的传输距离，最好使用高灵敏度的收音机，并安装有外部天线。
　　
　　电路用9V～12V电池供电。图中振荡线圈Ll用30号漆包线在8mm直径的铁氧体骨架上绕14圈。调制变压器XI可以利用旧的晶体管收音机中的音频输出变压器改造使用。或者采用E/I形式的变压器铁心框架，初级绕组用26号漆包线绕40圈，次级绕组用30号漆包线绕200圈。
　　
　　电路可安装在普通PCB板上，并放置在适当的盒内。
