目前大功率开关器件，一般均设计成软开关工作状态。要使开关器件的损耗最小，必须使功率管始终工作在零电压（ZVS）和零电流开关（ZCS）状态，功率管的集一射极波形见图la。如何选取频率跟踪电路呢？
诸多的频率跟踪电路均有些不足：1.从功率管上采样电压、电流相位信号要用电压、电流传感器和信号处理电路，增加了电路的体积和成本。2.从激励脉冲获取电压相位信号，用电流互感器获取功率管电流相位信号比较简单，但存在功率管的存贮效应，引起的电压相位误差和过零比较器引起的电流相位误差。3.因功率管的存贮效应和过零比较器在零点附近门限的离散性，在不同电压、不同电流、不同负载状态下，获得的电压电流相位信号与实际电压电流的相位信号也不一样，给实现真正的零相位频率跟踪造成了困难，要另加自动相位补偿电路才能较好地解决，增加了电路的复杂性。
经过实验，目前客运列车上广泛使用的电磁感应式电茶炉的频率跟踪方式，为最佳的软开关功率器件的频率跟踪方式。其优点是：1.电路简单可靠。2.不用检测功率管电压、电流的变化、负载的变化和功率管的存贮效应带来的各种参数的变化，只跟踪功率管集射极梯形波，抓住了问题的关键，大大简化了电路。

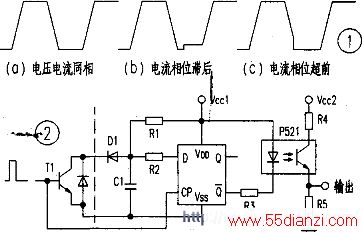

客车上电磁感应式电茶炉功率为4.5kW，安装IGBT功率管的散热铝板尺寸为200mmxl00mmxl0mm，功率管过热保护温度设置在55％，正常工作时铝散热板温升不大于7℃。在所有的频率跟踪方式中该跟踪方式的管耗为最小，其频率跟踪电路如图2所示。在图2电路中，D触发器的供电电源由T1管的门极激励脉冲经整流滤波后供给，形成浮地的独立电源。T1未导通前D端为高电平，在Tl的激励脉冲上升沿时刻，D端的状态决定了Q的状态。当T1门极激励脉冲采到时，看T1已导通到达饱和状态，D端为低电平，Q为高电平，光耦输出低电平，表示功率管工作在感性状态，电流为非零关断，波形见图1（b）。当Tl门极激励脉冲来到时，若Tl还没进入饱和状态，D1不导通，D端为高电平，Q为低电平，光耦输出高电平，表示功率管工作在容性状态，集射极波形有硬开通现象，波形见图1（c）。根据光耦输出高、低电平的状态来调整IGBT功率管门极激励脉冲的频率，使功率管集射极波形如图1（a）所示，达到软开关的ZVS、ZCS状态。该电路的优点是简单、可靠。跟踪精度高。
