采用SIA0903X01组成的AM/FM调谐器电路

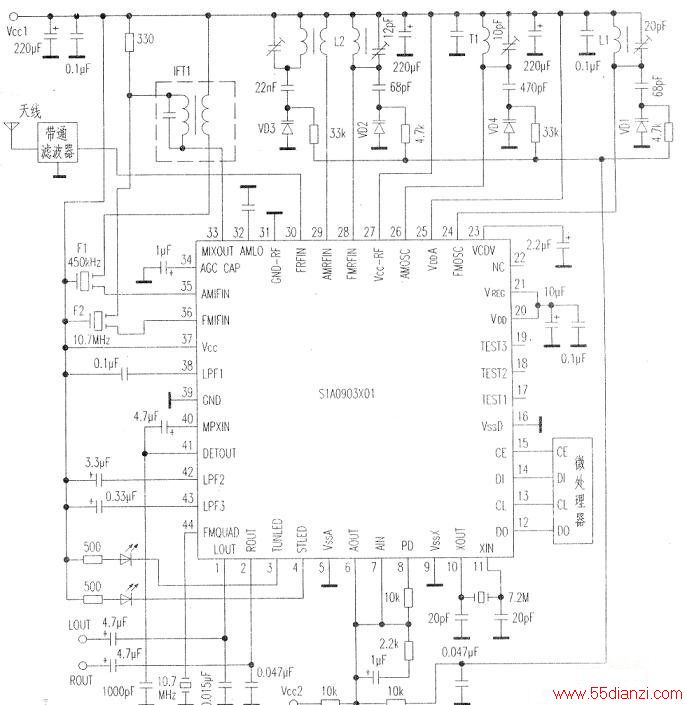

　　采用44脚QFP封装的SIA0903X01芯片组成的AM/FM调谐器电路如下图所示。
　　
　　S1A0903X01是三星公司生产的带锁相环路(PLL)的AM/FM调谐器专用单片lc，技术性能符合现行FCC规范。该芯片由AM、FM、MPX、数字调谐系统(DTS)和微处理器接口电路组成。
　　
　　其中，AM电路内置AM射频(RF)混合器、AM振荡器(OSC)、AM中频(IF)放大器、AM检测器、调谐LED驱动器、AGC和OSC及IF缓冲器；FM电路包含RF放大器、FMRF混合器、FMOSC、FM-IF放大器、调谐LED驱动器及osc和IF缓冲器；MPX电路则由PLL、立体声译码器、立体声LED和压控振荡器(VCO)自调节单元所组成；DTS电路包括AM/FM可编程分配器、计数器、同步检测器和LED控制器等电路。
　　
　　在图中，2—7V的电源电压从IC（37）脚输入。
　　
　　AM/FM天线接收的RF信号分别从IC@脚和（30）脚输入，（28）脚为FM的RF输出。（24）脚外接电感L1、68pF电容、20pF的调谐电容及变容二极管组成FM振荡器。（26）脚外部的T1、470pF电容、10pF的调谐电容和VD4等，组成AM振荡器。F1和F2分别是450kHz和10.7MHz的压电陶瓷低通滤波器(LPF)，AM和FM中频信号分别从IC（35）脚和（36）脚输入。IC（34）脚外部连接1μF的AGC电容，（38）、（42）和（43）脚外部与地之间分别连接的0.1μF、3.3μF和0.33μF的电容，都是相位检波器和VCO的LPF元件。44脚外部连接的F3(10.7MHz)，是FM正交检波谐振器。③脚和④脚外部分别连接调谐LED和立体声LED，①脚和②脚分别为调谐器左声道和右声道输出。
　　
　　⑥脚和⑦脚内部晶体管与外部阻容元件组成PLL有源LPF，⑧脚是IC的PLL电荷泵输出。IC⑩脚和11脚外部晶振和两只20pF电容，组成7.2MHz的石英晶体振荡器。12～15脚外部连接微处理器，其中12脚为IC串行数据输出，14脚为微处理器串行数据输入，15脚的功能是对串行I/O赋能，（13）脚用作使D1和DO同步化。
　　
　　该芯片可在-20℃到75℃温度范围内工作，最大功耗是1.8W。在108.7MHz的振荡频率下，本机振荡电压为40~110mV，AM和FM信噪比典型值分别是42dB和65dB。
