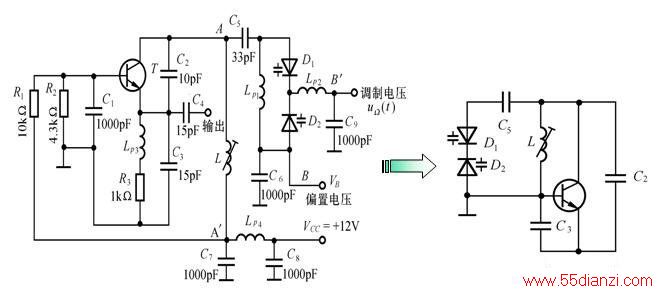

①下图所示是电容三点式振荡电路，通过变容二极管的电容变化实现调频。
②本电路的特殊点是采用了两个变容二极管，并且同极性相对接的方式接入振荡回路。由于回路中两个二极管代替一个二极管，使得每个变容二极管两端的高频电压减小。这样就减小了高频电压对变容二极管总电容的影响。
③高频扼流图对直流和调制信号短路，而对载频开路。因而加在两个变容二极管上的反向电压是相同的。
