简单的2km调频发射机电路

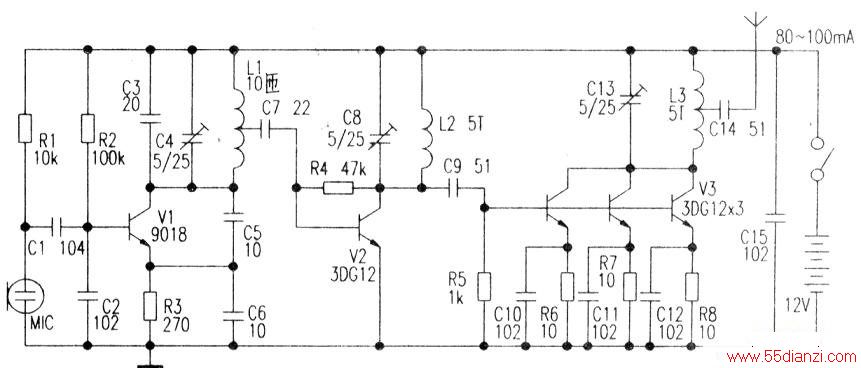

　　本电路分为振荡、倍频、功率放大三级。电路中V1、C2—C6、R2、R3及L1组成电容三点式振荡器，其振荡频率主要由C3、C4和Ll的参数决定，其振荡频率为44—54MHz，该信号从L1的中心抽头处输出，再经过C7耦合至V2放大，由C8和L2选出44～54MHz的二倍频信号，即88~108MHz，此信号由C9耦合至V3进行功率放大，V3由3只3DG12三极管并联组成，可扩大输出功率。该电路正常工作时。电流约80~100mA。组成V3的三只3DG12可加上适当的散热片，以防过热。制作时L1~L3！用φ0.31mm漆包线在φ3.5mm圆棒上单层平绕。

本文关键字：发射机  调频-调幅电路，单元电路 - 调频-调幅电路
