升压电路原理分析

升压电路原理分析

点击数:7605 次   录入时间:03-04 12:03:21   整理:http://www.55dianzi.com   稳压-电源电路

    升压电路只是在实践中定的名称,在理论上没有这个概念。升压电路主要是在甲乙类单电源互补对称电路中使用较为普遍。甲乙类单电源互补对称电路在理论上可以使输出电压Vo达到VCC的一半,但在实际的测试中,输出电压远达不到Vcc的一半。其中重要的原因就需要一个高于Vcc的电压。所以采用升压电路来升压。

    开关直流升压电路(即所谓的boost或者step-up电路)原理

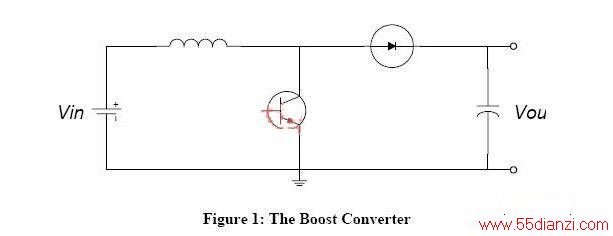

    the boost converter,或者叫step-up converter,是一种开关直流升压电路,它可以是输出电压比输入电压高。基本电路图见图1.

升压电路原理

    假定那个开关(三极管或者mos管)已经断开了很长时间,所有的元件都处于理想状态,电容电压等于输入电压。下面要分充电和放电两个部分来说明这个电路。

    充电过程

    在充电过程中,开关闭合(三极管导通),等效电路如图二,开关(三极管)处用导线代替。这时,输入电压流过电感。二极管防止电容对地放电。由于输入是直流电,所以电感上的电流以一定的比率线性增加,这个比率跟电感大小有关。随着电感电流增加,电感里储存了一些能量。

升压电路原理

    放电过程

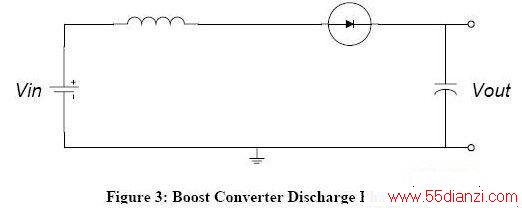

    如图,这是当开关断开(三极管截止)时的等效电路。当开关断开(三极管截止)时,由于电感的电流 保持特性,流经电感的电流不会马上变为0,而是缓慢的由充电完毕时的值变为0。而原来的电路已断开,于是电感只能通过新电路放电,即电感开始给电容充电, 电容两端电压升高,此时电压已经高于输入电压了。升压完毕。

升压电路原理

    说起来升压过程就是一个电感的能量传递过程。充电时,电感吸收能量,放电时电感放出能量。如果电容量足够大,那么在输出端就可以在放电过程中保持一个持续的电流。如果这个通断的过程不断重复,就可以在电容两端得到高于输入电压的电压。

升压电路原理

    常用升压电路

    P 沟道高端栅极驱动器

    直接式驱动器:适用于最大输入电压小于器件的栅- 源极击穿电压。

    开放式收集器:方法简单,但是不适用于直接驱动高速电路中的MOSFET。

    电平转换驱动器:适用于高速应用,能够与常见PWM 控制器无缝式工作。

    N 沟道高端栅极驱动器

    直接式驱动器:MOSFET最简单的高端应用,由PWM 控制器或以地为基准的驱动器直接驱动,但它必须满足下面两个条件:

    1、VCC

    2、Vdc

    浮动电源栅极驱动器:独立电源的成本影响是很显著的。光耦合器相对昂贵,而且带宽有限,对噪声敏感。

    变压器耦合式驱动器:在不确定的周期内充分控制栅极,但在某种程度上,限制了开关性能。但是,这是可以改善的,只是电路更复杂了。

    电荷泵驱动器:对于开关应用,导通时间往往很长。由于电压倍增电路的效率低,可能需要更多低电压级泵。

    自举式驱动器:简单,廉价,也有局限;例如,占空比和导通时间都受到刷新自举电容的限制。需要电平转换,以及带来的相关问题。
