RH5RI和RH5RH系列分别是频率调制型(PFM)和脉宽调制型(PWM)三端升压型开关稳压器 IC。它又有驱动器包含在IC片内的 RH5RIxx1(RH5RHxx1)系列和驱动器外接的 RH5RIxx2(RH5RHxx2)系列二种。前者适用于从空载到数mA负载变化的电路;而后者适用于从数mA到数百mA负载变化的电路。
RH5RH/5RI系列IC的特点是低功耗,空载时功耗只有4~15uA,起始工作电压只要0.9V,效率大于80%,采用SOT-89的小型贴片封装。

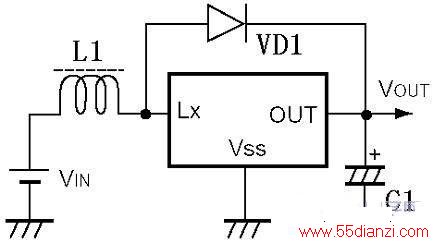

下图所示为RH5RI、RH5RH的基本外接电路图,它只须连接电感L1、二极管VD1和电容C1这3个外接元件就可以正常工作了。

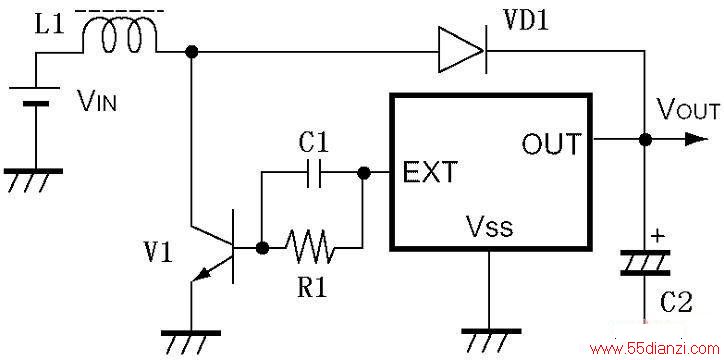

电感的推荐值为82~270uH,二极管选用肖特基二极管。电容器最好选用钽电容。当必须驱动较大负载时,可以使用如下图所示那样外接驱动器形式的电路。
