上图除了拆下的那个黑环（猜测的铁铝硅环）线径是0.6的，其它的都是我用0.9的铜线绕的。先上两个测量图
我找了另一个搞电源的朋友那边弄了点铜线绕的。这个图片是在他那拍的（绕那个EE25磁芯和那个200多uH黄白环电感，为了绕的紧一点，还真辛苦。铜线太粗，力气活。手都勒痛了，不过为了得到数据，值得。呵呵）
再上几幅电感量的测量图片
黑环 双股铜线绕11圈 电感量1.3327uH Q值 24.49
EE25磁芯 电感量225.56uH Q值 135.6（为了绕这个磁芯，我用砂纸和挫刀开气隙，力气活。绕线时手被线勒得很痛。不过为了得到数据，值得。呵呵）
我猜测的铁铝硅环 三股铜线并绕20圈 电感量37.75uH Q值 173.8
绿环双股铜线并绕17圈 电感量 626.4uH Q值 123
黄白环 单股铜线绕29圈 电感量 39.47uH, Q值49.65

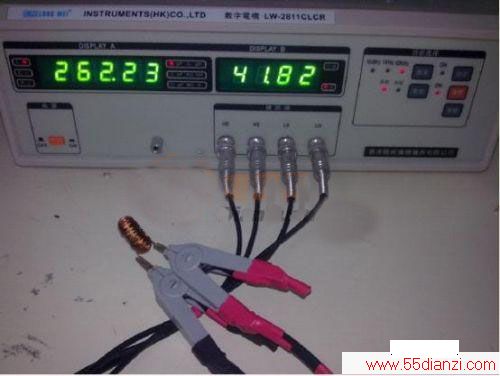

这个也是黄白环 单股铜线绕 多少圈我忘记了。这个是为了和上面那个做对比。电感量262.23uH Q值41.82（铜线的内阻会影响Q值，两个黄白环对比可以看出，绕得越多Q值越小。磁环的材料也会影响Q值，黄白环和绿环对比可看出，绿环绕17圈，黄白环29圈，绿环Q值是123，黄白环Q值49.65 其中的影响不仅是导线的影响还有磁性料的影响，绿环和黑环对比也可以看出来。）
接下来看看我的测试板，我用单片机输出PWM信号，驱动MOS管。

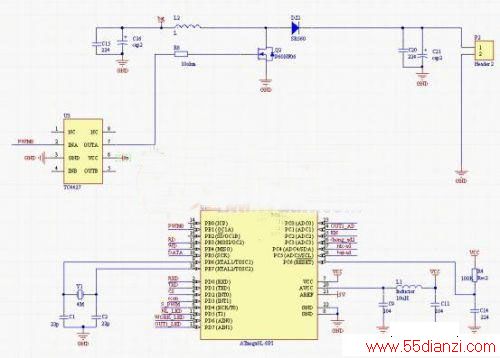

由ATmega8直接输出9位分辨率的PWM波。晶振用的是16M。这样我们可以得到PWM信号的频率大概是31.25KHz。为了增加对MOS管的驱动能力，增加了TC4427驱动IC。

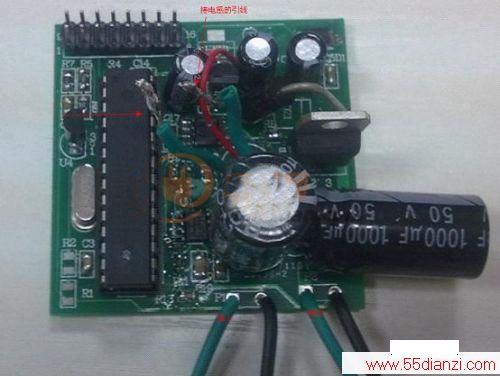

再上一幅测实板的实物照
好接下来开始我们的测试之旅。测试的负载为 6串5并的LED灯板。
测试方法：测输出电流输出电压，测输入电流和测入电压。效率=输出功率/输入功率*100%。
