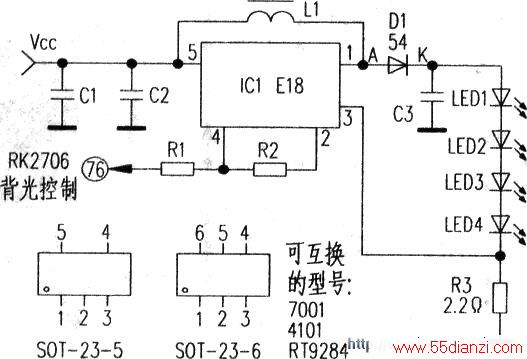

这时储存的电动势释放与电池电压叠加经D1整流向负载供电。IC1内部设有过压保护。
使升压电压不超过+15V。当（3）脚的反馈电压再次低于内部的1.235V基准电压时，芯片再次重复上述升压过程。
该芯片共两种参数，上述介绍的是一种，另一种是输出保护电压是+20V，基准电压为0.25V的版本。
亮度调节原理：这一功能主要取决于主控芯片及固件，否则该IC无法实现亮度调节。简单来讲亮度调节是靠主控芯片送给IC1（4）脚使能端电压的脉冲占空比，控制IC1使LED快速关断和点亮。这种使LED快速亮灭的方法可以改变LED的亮度。亮度的等级由LED亮的时间和灭的时间的比值决定，由于亮与灭的频率超过人眼的分辨频率，因此不会察觉LED会闪烁，而是亮度升高或降低。，常见故障的检修：该部分电路的主要故障是无背光，主要原因有IC1损坏、L1因摔碰使线圈断线。其次是某个LED开路或虚焊，或分压电阻R3开路及虚焊。
还有D1开路和主控芯片无使能输出电压或无法送至（4）脚，使背光亮度暗且不可调节，这是由于固件或主控芯片损坏，使使能端的脉冲电压固定在高占空比的状态；如果亮度可调节则可能是R3阻值变大所致。如果亮度过暗且不可调节，可将Rl与主控相连的一端挑起接于+3.2v电压上，这时亮度在最亮状态，问题在主控芯片及其固件上，将电路复原可试着重装固件。如果还不行则问题在主控芯片上了。
另外L磁芯的碎裂缺失也会引起亮度过暗但可调节的故障，对无背光的检修方法去年的《电子报》上曾有介绍，这里就不再重复了。该升压驱动IC损坏后，除可用同封装的芯片代换外，还可以用5引脚与6引脚封装芯片互换。5引脚可直接代换6引脚的芯片，而6引脚代换5引脚时。
只需将6引脚芯片的第5引脚用漆包线与D1中的K极相连即可。
