单节电池双管直流升压电路

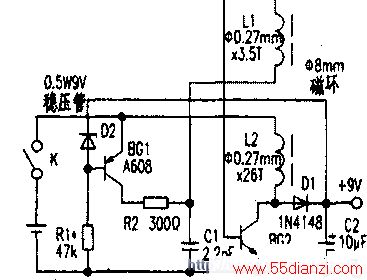

　　若数字表电池仓空间小，只好用单节电池供电使用，可按下图制作，方法与上文相同，但BG2 B值最好200以上，实在不行也不要紧。笔者用一只p值为139的8050，β为237的A733，制作此款电路，实测数据见附表，只是用一节电池供电时。效率稍低，负载能力稍差。但作为一般数字表的供电可满足要求。

电池工作电压 1．3lV 1．3lV 电池工作电流 60.2mA 36．2mA 升压输出电压 8．6V 8．7V 负载电流 7．09mA 3．67mA 9V负载电阻 2．4Ω并联2kΩ 2kΩ 效率 77% 67.30%
