用555制作DC-DC升压电路

点击数：7994 次录入时间：03-04 11:56:25 整理：http://www.55dianzi.com 电源类

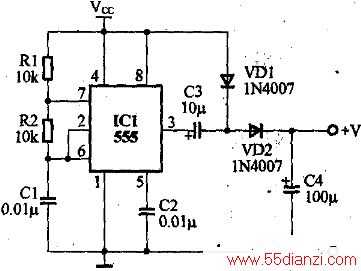

　　本电路可以实现直流升压输出，而且不需要变压器。555集成电路和R1，R2、C1组成无稳态多谐振荡器，按图中阻、容参数，振荡频率约在5kHz左右，经VD1、VD2整流、倍压输出。假如输入电压VCC=12V，则输出电压约在20V～24V，根据负载大小而有所变化。
