瀚视奇HW191A液晶显示器电源电路原理分析
点击数:7514 次 录入时间:03-04 11:35:59 整理:http://www.55dianzi.com 彩显-监视器单元电路

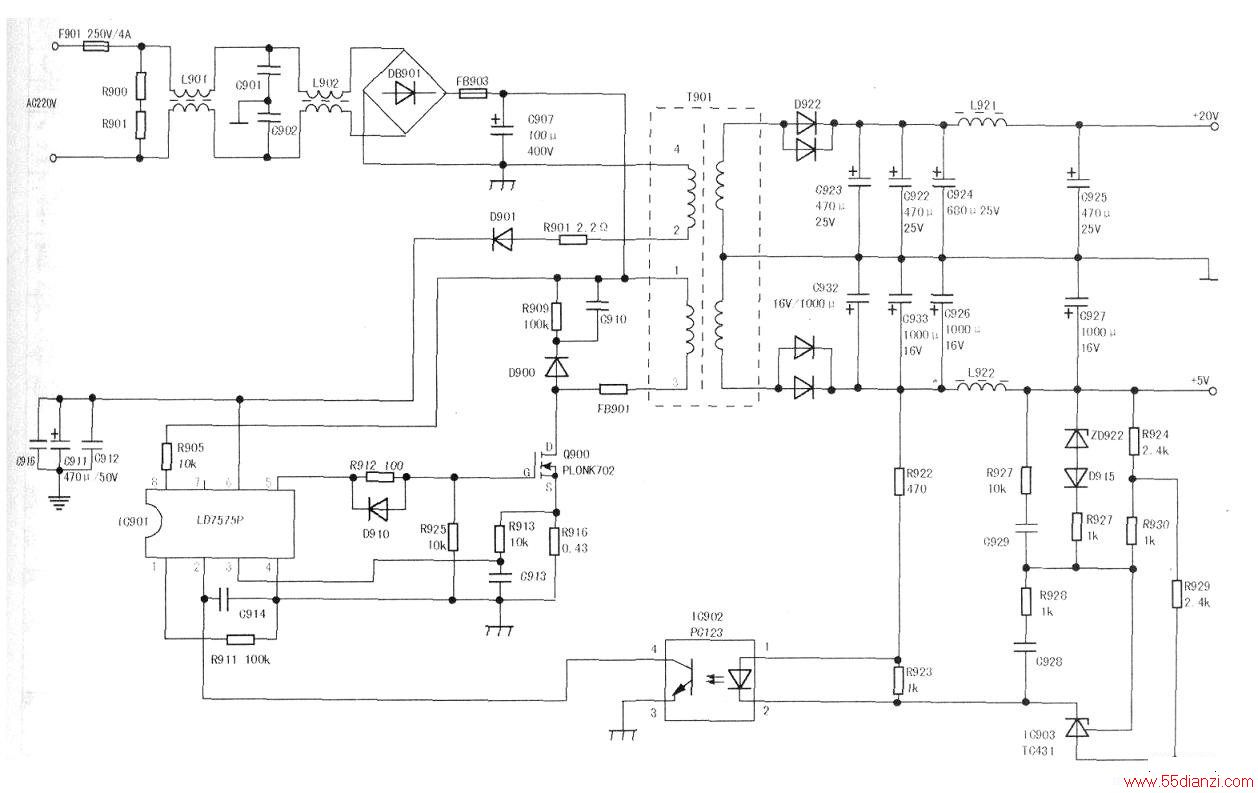

R916、R913、C913为过流保护取样电路与IC901③脚相连,①脚接的R911是锯齿波振荡电阻,决定开关电源的工作频率,②脚与光耦IC902(PC123)的③、④脚构成热地侧电压反馈控制电路;电阻R922、R923,光耦IC902,基准电压集成块IC903(TC431),与R930、R929、R924、R927、D915、ZD922等构成+12V电源稳压取样控制电路。LD7575P引脚功能如下表所示。
引脚
名称
功能
1
RT
振荡电阻连接端
2
COMP
反馈控制信号输入端
3
CS
过流检测信号输入端
4
GND
接地端
5
OUT
场效应管驱动信号输出端
6
VCC
电源
7
NC
空脚
8
HV
启动电压输入端
