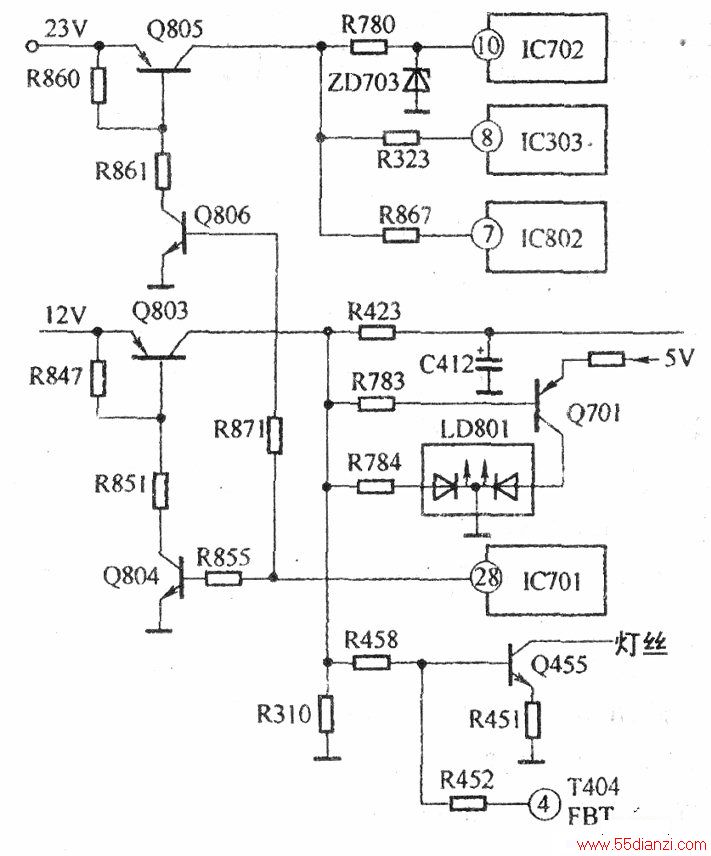

一路经R867送到行输出电源控制芯片IC802⑦脚（供电端）：第二路通过R323（实际电路板上为短路线）为场输出电路IC303供电；第三路通过R780限流、ZD703稳压后，获得12V电压，为行振荡电路IC702供电。
Q804导通后，使Q803导通，由Q803的c极输出的12V电压分三路输出：第一路经R423限流，为行激励电路供电；第二路通过R783使Q701截止；第三路通过R784使电源指示灯LD801内的绿色发光管导通而发光，表明该机正常工作。
2．节能状态
节能状态时，IC701(28)脚为低电平，Q804、Q806截止，行、场扫描电路停止工作。同时因Q803的c极没有12V电压输出，不但使LD801内的绿色电源指示灯熄灭，而且使Q701导通。Q701导通后，其c极输出的电压使电源指示灯LD801内的橙色发光管导通发光，表明彩显处于节能状态。
