三星CHB7**7L彩色显示器微处理器电路分析

三星CHB7**7L彩色显示器微处理器电路分析

点击数:7434 次   录入时间:03-04 11:48:48   整理:http://www.55dianzi.com   彩显-监视器单元电路

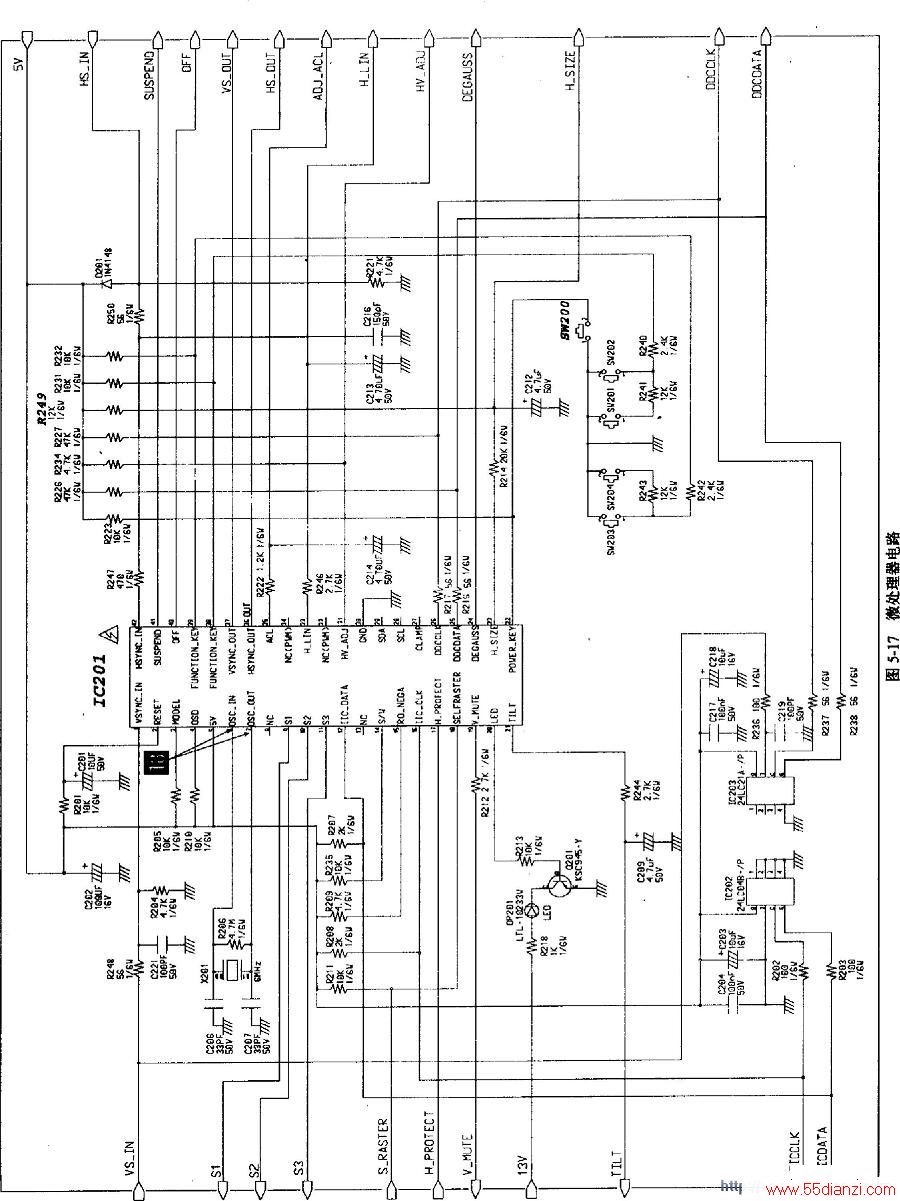

  微处理器电路以微处理器IC201(BD24,LSC500883SB掩膜)和存储器IC202 (24LC04)和IC203 (24LC21)为核心构成的,如图5-17所示。

  微处理器IC201 (BD24)引脚功能如表5-9所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 l VSYNC_IN 场同步信号输入 22 POWERKEY 电源键 2 RESET 复位信号 23 HSIZE 行幅控制 3 MODEL 模式 24 DEGAUSS 消磁控制 4 OSD 屏显 25 DDCDATA 显示数据通道数据 5 5V 5v供电 26 DDCCLK 显示数据通道时钟 6 OSC_IN 振荡输入 27 CLAMP 未用 7 OSC_OUT 振荡输出 28 SCL 未用 8 NC 空 29 SDA 未用 9 S1 S校正电容切换1 30 GND 地 10 S2 S校正电容切换2 3l HVADJ 高压调整 Il S3 S校正电容切换3 32 NC 空 12 IICDATA IIC总线数据 33 HLIN 行线性控制 13 NC 空 34 NC 空 14 S/W 功能选择 35 ACL 自动对比度控制 15 RQ_NEGA 中断申请 36 HSYNC_OUT 行同步信号输出 16 IIC_CLK IIC总线时钟 37 VSYNC_OUT 场同步信号输出 17 HPROTECT 行电路保护 38 FUNCTION_KEY 功能键 18 SELFRASTER 自检 39 FUNTION_KEY 功能键 19 V_MUTE 视频静噪控制 40 OFF 关闭信号 20 LED 指示灯控制 41 SUSPEND 挂起信号 21 TILT 倾斜控制 42 HSYNC_IN 行同步信号输入

  一、工作条件

  微处理器电路正常工作的基本条件主要有三个:一是5V供电电路;二是时钟振荡器;三是复位电路。

  1.供电电路

  一次电源电路产生的5V电压经C202滤波后,加到微处理器IC201供电端5脚。

  2.时钟振荡电路

  微处理器的一切工作都是在时钟脉冲作用下完成的,如存/取数据,模拟量存储等操作。只有出现时钟脉冲的作用,才使得微处理器的工作井然有序。否则,微处理器不能正常工作。



  微处理器IC201时钟振荡器端子6、7脚内部电路与晶体X201以及电容C206、C207产生6MHz时钟脉冲信号。6MHz时钟信号再经分频器分频后获得时钟信号,作为微处理器电路正常工作的时钟信号。

  3.复位电路

  复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。开机瞬间,5V电压经R201、C201构成充电回路。在C201充电期间,为微处理器IC201复位端子2脚提供一个低电平的复位信号,当C201两端的充电电压达到SV后,IC201进入正常工作状态。

  二、同步信号处理电路

  主机显示卡输出的行同步信号HS和场同步信号VS通过信号电缆输入到显示器内部。其中行同步信号经R250、R247送到IC201的42脚。场同步信号经R248送到IC201的l脚。

  IC201对输入的行、场同步信号处理后,由36脚和37脚输出行、场同步信号,送到行场扫描芯片IC401 (TDA9109)。

  三、IIC总线控制电路

  由于该机是即插即用显示器,所以采用两套IIC总线。25脚、26脚专门用来与微型计算机显示卡进行数据交换,并由存储器IC203 (24LC21AP)存储显示器的驱动程序,从而可实现即插即用功能;12脚、16脚用于控制可擦写存储器IC202 (24LC04B),并对IC202 (24LC04B)写入或读取各种模拟量及各种控制状态数据,同时还用来控制行场扫描芯片IC401 (TDA9109)、视频处理电路IC101(KA2506)和OSD显示芯片IC104 (LSC4520)。

  四、无信号检测电路

  当显示器未联机时,显示器的S-RASTER端子处于高阻状态,于是SV电压经R221使微处理器IC201的18脚为高电平,被IC201内部电路识别后,其节能控制端子输出工作控制信号,使整机电路处于工作状态,同时屏幕上显示无信号输入字符,表明显示器处于脱机状态。这样,便于显示器进行老化试验或在没有主机时的检修工作。

  五、电源指示灯控制电路

  在正常工作期间,微处理器IC201的指示灯控制端20脚输出直流控制电压。该电压经R213限流后,使Q201导通。此时13V电压经R218、发光管DP201、Q201ce结构成回路。回路中的电流使DP201处于发光状态,表明显示器处于工作状态。

  在节能状态期间,微处理器IC201的20脚输出脉冲信号。该脉冲信号经R213限流使Q201工作在开/关机状态,使DP201处于闪烁发光状态,表明显示器处于节能状态。
