LG CS771彩色显示器微处理器电路分析

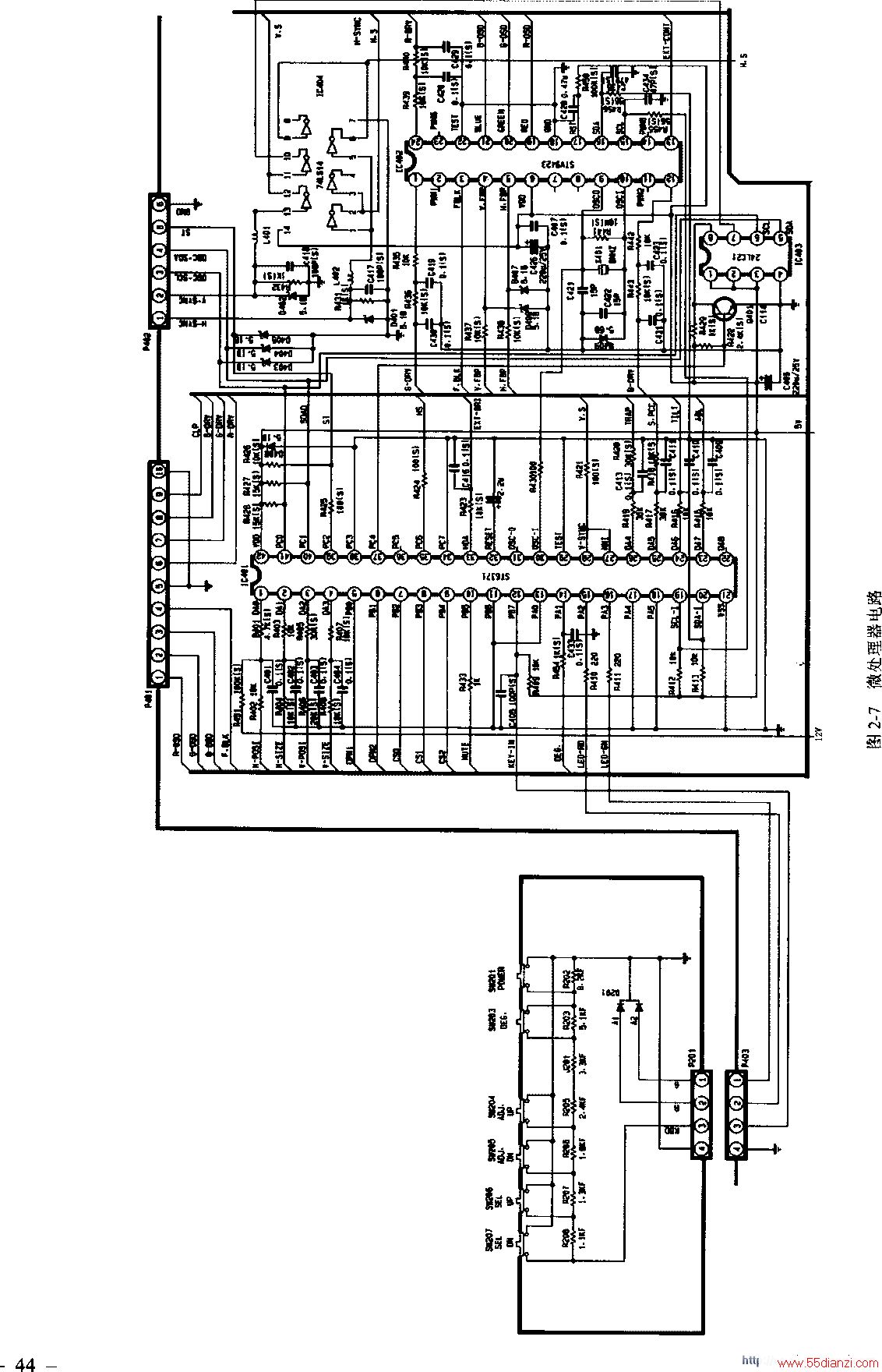

　　微处理器电路以微处理器IC401 （ST6371）和存储器IC403 （24LC21）为核心构成。有关电路如图2-7所示，ST6371的引脚功能如表2-4所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 l H-POSI 行中心控制（行位置） 22   空 2 H-SIZE 行幅控制 23 ABL 自动亮度控制 3 V-POSI 场中心控制（场位置） 24 TILT 倾斜校正控制输出 4 V-SIZE 场幅控制 25 SPCC 枕形失真控制输出 5 DPM1 节能控制1 26 TRAP 梯形失真控制输出 6 DPM2 节能控制2 27   场同步输入 7 CS0 自动S电容校正控制0 28 VSYNC 场同步输入 8 CS1 自动S电容校正控制1 29 TEST 测试 9 CS2 自动S电容校正控制2 30 OSC-I 晶振输入 lO MUTE 视频静噪控制 31 osc-0 晶振输出 11   接地 32 RESET 复位信号 12 KEYIN 按键输入 33 EXT-BRT 外部亮度控制 13   接地 34   接地 14 DEGAUSS 消磁控制 35 HS 行同步信号输入 15 LEDRD 红指示灯控制 36   空 16 LEDGN 绿指示灯控制 37   存储器控制信号 17   接地 38   接地 18   接地 39 ST 自检输入 19 SCL-I 串行时钟 40 DDC-SDA DDC串行数据 20 SDA-I 串行数据 41 DDCSCL DDC串行时钟 21 VSS 地 42 VDD 电源

　　一、工作条件
　　
　　微处理器电路正常工作的基本条件主要有三个：一是5V供电电路，二是时钟振荡器，三是复位电路。

　　1.供电电路
　　
　　一次电源电路产生的5V电压加到微处理器IC401 （ST6371）供电端42脚，为微处理器提供所需的工作电压。

　　2.时钟振荡电路
　　
　　微处理器的一切工作都是在时钟脉冲作用下完成的，如存／取数据、模拟量存储等操作。只有通过时钟脉冲的作用，才使得微处理器的工作井然有序。否则，微处理器不能正常工作。

　　微处理器IC401时钟振荡器端子30、31脚内部电路与晶体X401以及电容C421、C422产生8MHz时钟脉冲信号。8MHz时钟信号再经分频器分频后获得时钟信号，作为微处理器电路正常工作的时钟信号。

　　3.复位电路
　　
　　复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。开机瞬间，SV电压经IC401的32脚内部电路对32脚外接电容构成充电回路。在电容充电期间，为微处理器IC401复位端子32脚提供一个低电平的复位信号，当32脚外接电容两端的充电电压达到5V后，IC401进入正常工作状态。

　　二、同步信号处理和模式识别电路
　　
　　主机显示卡输出的行同步信号HS和场同步信号VS通过信号电缆输入到显示器内部。其中行同步信号经IC404处理后送到微处理器IC401的35脚，场同步信号由IC404处理后送到IC401的28脚。IC401根据输入的行场同步信号的频率与存储器中的预置模式进行比较，当与某一预置模式比较结果相同时，即可使显示器工作在此预置模式下。

　　三、IIC总线控制电路
　　
　　IC401的IIC总线有4个引脚；40脚（SDA）、41脚（SCL）专门用来与计算机主机显示卡和存储器IC403进行数据交换，以实现即插即用功能；20脚（SDA）、19脚（SCL）用来控制OSD屏显电路IC402 （STV9423）电路。

　　四、无信号检测控制
　　
　　当显示器未联机使得ST端子悬空时，SV电压经R426使微处理器IC401的39脚为高电平，被IC401内部电路识别后，IC401的通过节能电路控制整机负载得电工作，同时IC401通过I2C总线控制OSD屏显电路，使屏幕上显示“无信号输入”字符，表明显示器处于脱机状态。这样，便于显示器老化试验或在没有主机的条件下进行故障的检修。

　　五、倾斜校正控制

　　当显示器在不同地区使用，因受不同地球磁场的影响而导致光栅向左或向右出现倾斜时，用户可通过OSD菜单上倾斜校正功能进行校正。进行校正时，微处理器IC401倾斜校正控制端24脚输出的PWM信号占空比发生变化，再经R416、C410低通滤波后，产生的直流控制电压发生变化，经IC502 （TDA2006）放大后，从IC502的4脚输出，使倾斜校正线圈（旋转线圈）中磁场的方向发生变化，达到校正光栅倾斜的目的。

　　六、屏显电路（OSD）
　　

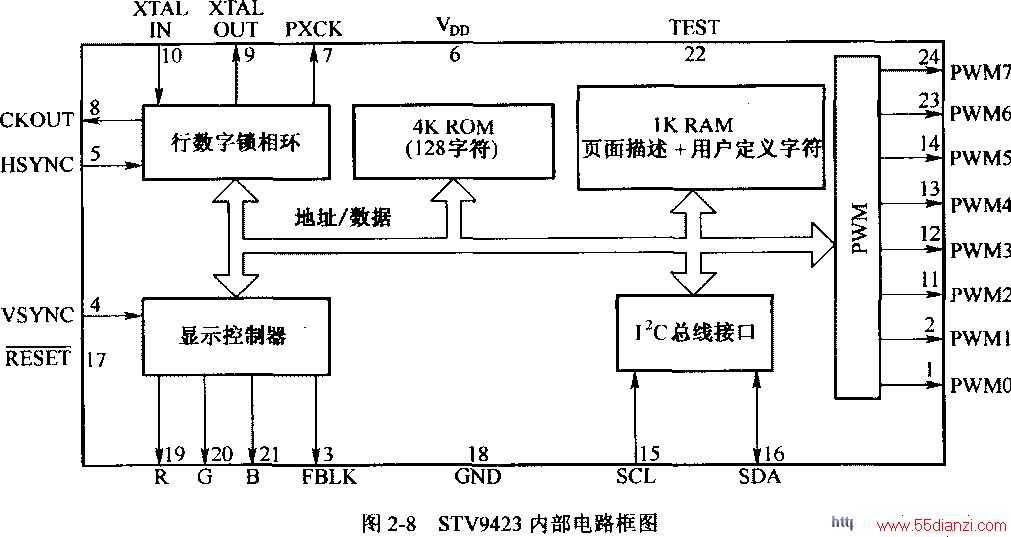

　　屏显电路主要以IC402 （STV9423）为核心构成。STV9423内部电路框图如图2-8所示，引脚功能如表2-5所示。

脚号 引脚名 功能 引脚号 引脚名 功能 1 PWMO 数模转换输出0 13 PWM4 数模转换输出4 2 PWM1 数模转换输出1 14 PWM5 数模转换输出5 3 FBLK 快速消隐输出 15 SCL 串行时钟 4 VSYNC 场同步输入 16 SDA 串行数据 5 HSYNC 行同步输入 17 RESET 复位，低电平有效 6 VDD 供电 18 GND 地 7 PXCK 行数字锁相环频率输出 19 R R字符 8 CKOUT 时钟输出 20 G G字符 9 XTALOUT 晶振输出 21 B B字符 10 XTALIN 晶振输入 22 TEST 测试 ll PWM2 数模转换输出2 23 PWM6 数模转换输出6 12 PWM3 数模转换输出3 24 PWM7 数模转换输出7

　　微处理器IC401将待显示字符及其位置信息，通过I2C总线控制STV9423，STV9423输出模拟R、G、B三基色屏显信号，送入视视信号处理电路IC301 （MC13282），经内部处理后，驱动显像管显示字符和图案。

　　STV9423的7、8、9、10脚内接行数字锁相环电路，其作用是使振荡器振荡在规定的点频率上。

　　STV9423的5、4脚为行、场逆程脉冲输入端，行逆程脉冲信号由“假行输出变压器”T702的次级绕组产生，场逆程脉冲来自场输出电路TDA4866的8脚，STV9423通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。

　　在字符显示期间，红（R）、绿（G）、蓝（B）字符脉冲分别从STV9423的19、20、21脚输出，送到视频信号处理电路MC13282的8、10、12脚。STV9423的3脚输出字符底色消隐信号，加到MC13282的14脚，MC13282的14脚内接视频/OSD切换开关。高电平时为OSD信号输入，低电平时为视频信号输入转换，达到字符底色消隐的作用。
