会聚是指在光栅扫描形成过程中，R、G、B三枪电了束必须在选色板上的同一槽孔聚合，通过槽孔散开后在屏幕上的任何区域都能轰击同一组像素的RGB荧光粉单

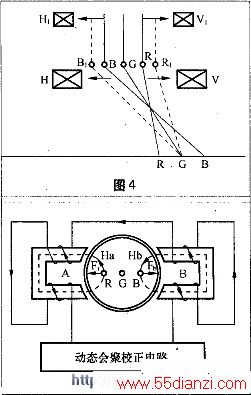

元。会聚有静会聚和动会聚之分。静会聚是指三电子束在屏幕中心区域的会聚，动会聚是指电子束扫描时屏幕四周的会聚。根据失聚的原理，会聚误差的分布是左右两边误差大、中间误差小的倾斜抛物波，如图3所示，而且屏幕上聚光点的 顺序与电了束的空间位置是反序的，R束和B束的倾斜方向也是不同的，两条抛物线的零点应分别对应各自的偏转中心。由于R、G、B电子束是呈“一”字形排列的，所以可以在电子束进入偏转场H和V之前建立一个如图4所示的校正磁场H1、V1，使H1和V1形成的磁场对电子束进行预校正，从而改变电子束的着屏点，使3个电子束精确击中同一一像素的荧光粉单元。这个任务由动态会聚校正电路和动态会聚校正线圈来完成。
大家知道，自会聚显像管上设计了可以产生特殊扫描磁场的偏转线圈，其中场偏转线圈产生桶形分布磁场，行偏转线圈产生枕形分布磁场。在这个基础上，我们增加两组动态会聚校正线圈(分场和行)，安装在显像管管颈，对应于极靴或偏转板的位置处，如图5所示。动态会聚校正电路工作后，可以产生行倾斜电流，该电流流入会聚校正线圈时，产生的磁场会使电子束R、B产生左右位移，而电子束G所受的磁场力恰好抵消，因此G电子束的位置能够保持不变。从图4可以看出，R、B电子束位移后到了R1、B1位置，在此位置发出的R1、B1电子束正好能够在屏幕的同一像素的荧光粉单元与G电子束相交。由此可见，只要给动态会聚校正线圈提供幅度、波形适中的场频抛物波电流和行频抛物波电流，使R、B两个电子束的左右位移呈抛物波状态变化，就可对会聚进行有效地校正，达到满意的视觉效果。
目前新型高档大屏幕的显示器较多地采用了动态会聚校正电路，这里以LG和三星的两个机型为例对动态会聚校正电路加以介绍。 (1)LG FB795B型显示器的动态

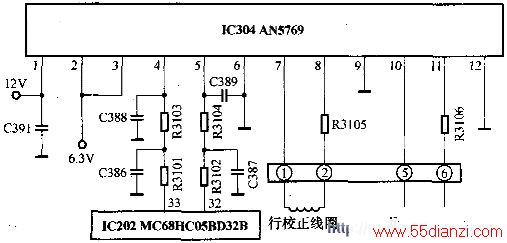

会聚校正电路：有关电路见右图。从图中可以看出，动态会聚电路主要由CPU／IC202(MC68HC05BD32B)根据1脚(V—SYNC端)检测到的场同步脉冲和42脚(H—YNC端)检测到的行同步脉冲，在EEFROM数据的控制下，自动从32脚(VSTC端)和33脚(HSTC端)输出一定PWM占空比的场频抛物波脉冲和行频抛物波脉冲，分别送到会聚校正集成电路IC304(AN5769)的5脚(VCONV)和4脚(HCONV)。5脚是垂直会聚控制信号输入端，4脚是水平会聚控制信号输入端。这两个信号进入IC304内部后，经内部功率放大器处理和放大， CPU、动态会聚校正控制集成电路(IC)和动态会聚校正线圈组成。IC采用的是具有水平／垂直控制功能的专用会聚控制集成电路AN5769(元件的PCB编号为IC304)。IC304通过输出会聚控制信号来控制会聚校正线圈中的电流，如上所述的原理，达到动态会聚校正的目的。
显示器开机进入工作状态后，分别从10脚和7脚输出适合于显示器的实时场频率和行频率的抛物波电压，分别送到场会聚校正线圈和行会聚校正线圈，这两个校正线圈产生校正磁场，使R、B电子束的左右位移呈现抛物波状态的变化，从而实现了R、G、B三个电子束在荧屏上的任何部位都能准确地击中同一像素的荧光粉单元，克服了屏幕四周的失聚现象，达到了使CRT各个位置的图像彩色纯正、图像亮丽的目的。
动态会聚的手动调整是通过进入菜单或者维修模式，选择“VCONV” 和“HCONV”选项来实现的。调整时，IC202通过识别按键指令，在内部程序的控制下，使其32脚和33脚输出的场频抛物波和行频抛物波发生变化，通过IC304控制行场会聚校正线圈流过的抛物波电流发生变化，使会聚校正磁场发生变化，进而调整了R、B电子束的着屏点，进一步改善会聚。调整完毕后，该数据被自动记忆在EEPROM中。

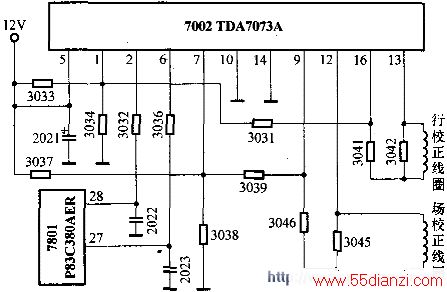

(2)飞利浦107P彩显的动态会聚校正电路：有关电路见下图。该机的动态会聚校正电路采用了BTL功率放大器TDA7073A(PCB编号为7002)，电路原理与LG FB795B彩显大体相同，因此不再详细讲解，简述如下：
显示器工作后，CPU／7801(P83C380AER／F)的28脚输出具有一定占空比的行频抛物波脉冲，27脚输出具有一定占空比的场频抛物波脉冲，分别送到7002的2脚和6脚，经7002内部电路处理放大后，分别从其16脚和9脚输出适合于显示器的实时行频率和场频率的抛物波电压，并送到行会聚校正线圈和场会聚校正线圈，再分别回到7002的13脚和12脚内部电路。电流流过会聚校正线圈产生校正磁场，使R、B电子束的左右位移呈现抛物波状态的变化，使得R、G、B电子束在荧屏的任何部位都能准确地在同一像素的荧光粉单元聚合，起到了动态会聚校正的作用。
该机动态会聚校正的手动调整原理与LG FB795B相同，此处不再赘述。
