厦华17YAK彩显视频放大电路分析

　　2.显像管栅极供电及其控制

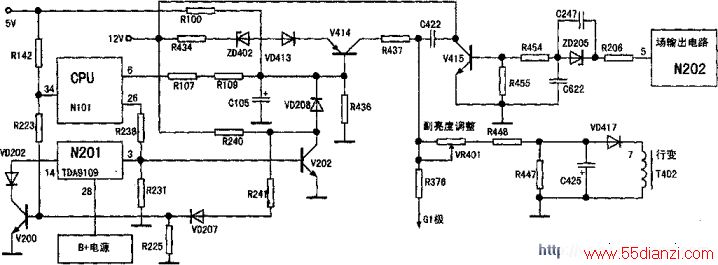

    该机的显像管栅极供电及其控制电路如下图所示。

　　行输出变压器T402⑦脚输出的脉冲电压经VD417整流，C425滤波。获得-174.7V电压。该电压经R448和副亮度电位器VR401限流后，作为显像管栅极G1控制电压的一部分。而G1极电压的另一部分是由V414的e极输出的正电压，该电压与负压叠加后为G1极提供-50V左右供电电压。12V电压经R434限流，ZD402和VD413降压后为V414的e极供电。

　　该机的亮度控制也是通过改变栅极供电电压实现。增大亮度时，微处理器N101亮度控制端⑥脚输出的控制电压的占空比减小，经R107、R109和C105低通滤波获得的直流控制电压下降。该电压使V414导通加强。致使V414的c极输出的电压升高，促使加到显像管G1极的负压下降，亮度因显像管的栅一阴极间电位下降而增大。反之，控制过程相反。调整亮度时，G1极电压可在-51.3～-62.8V之间变化。

　　开机或变换模式瞬间，扫描芯片N201（TDA9109）的行频失锁控制端③脚变为低电平，致使V202截止。V414的b极变为高电平，使V414截止，V414的c极不能输出正电压。导致加到G1极的负压达到最大，显像管阴极停止发射电子，荧光屏上的光栅消失。实现行频失锁控制。正常工作时N201的③脚为高电平，使V202导通，不影响V414的b极电位，显像管开始正常工作。

　　场输出电路N202⑤脚输出的场逆程脉冲经R206、ZD205、R454限流送到V415的b极，经V415倒相放大后，通过C422、R376送到显像管GI极，实现场回扫线的消隐。
