飞利浦107P2彩显处理器电路分析

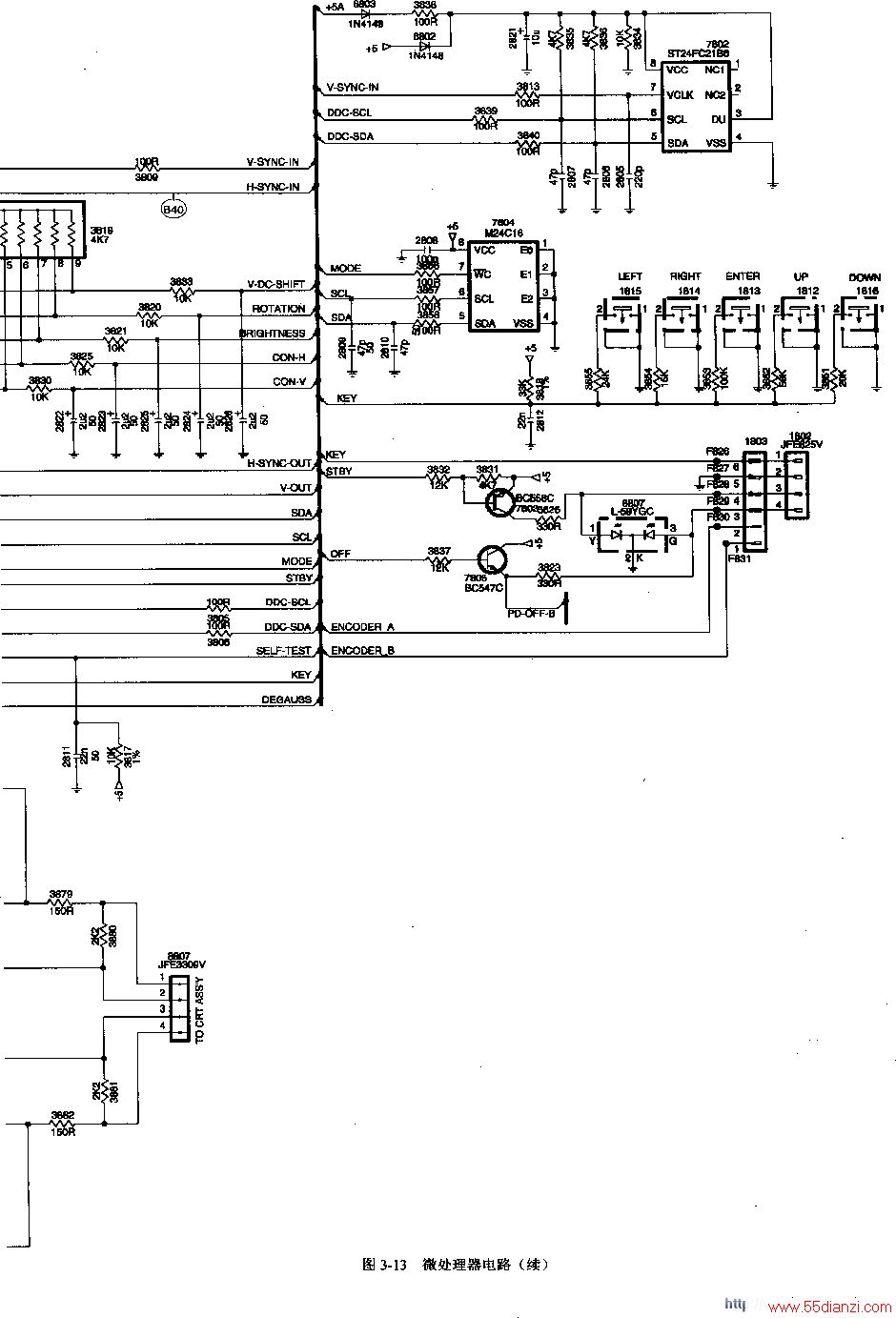

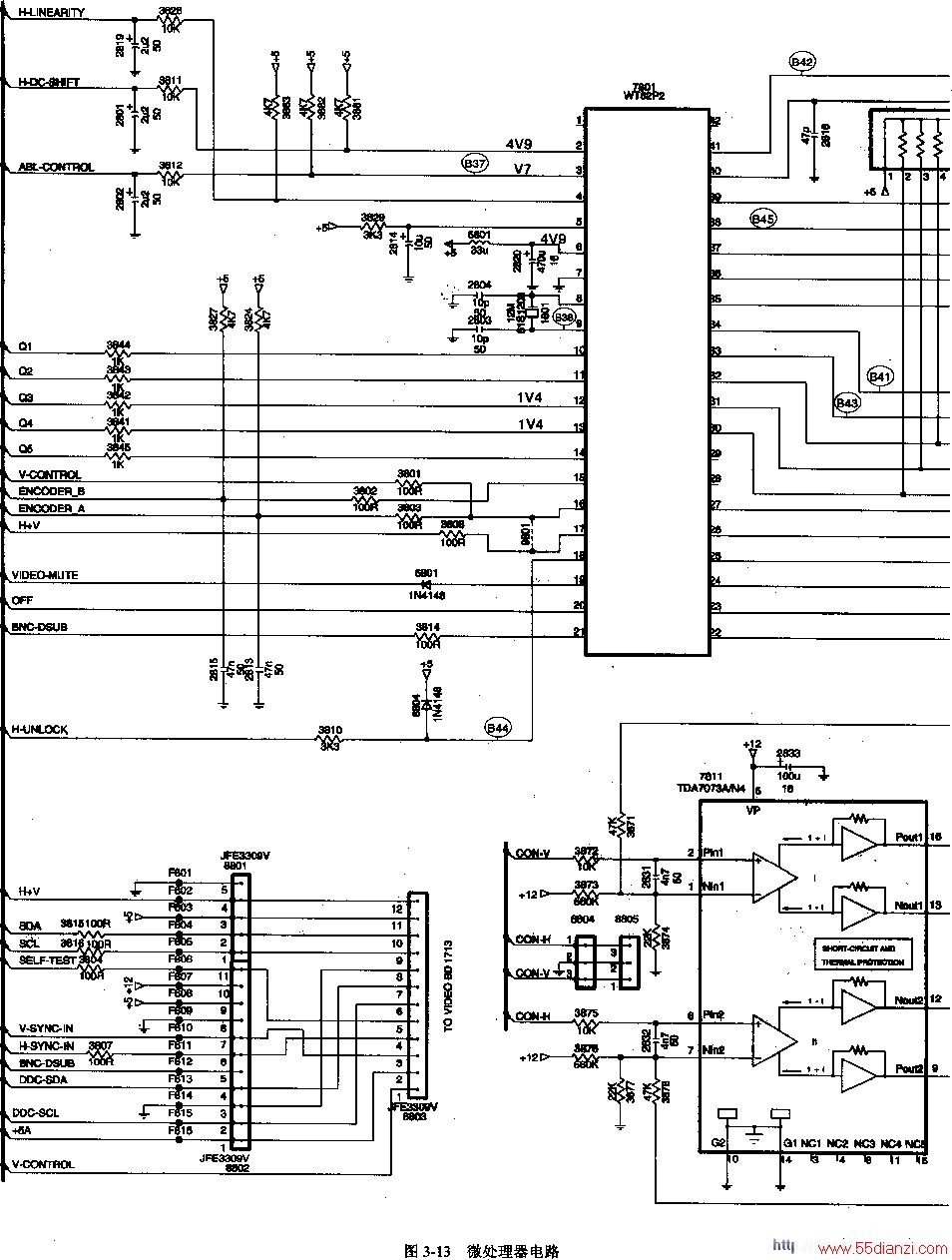

　　处理器电路以微处理器7801 （WT62P2）、数据存储器7804 （M24C16）和DDC存储器7802（ST24FC2186）为核心构成，有关电路如图3-13所示。

引脚号 引脚名 功能 1   空脚 2 H-DC-SHIFT 行中心控制输出 3 ABL-CONTROL 射束电流控制 4 H-LINEARITY 行线性控制输出 5 RESET 复位 6 VDD 电源 7 GND 地 8 OSCO 振荡输出 9 OSCI 振荡输入 10 Q1 自动S校正电容切换控制 11 Q2 自动S校正电容切换控制 12 Q3 自动S校正电容切换控制 13 Q4 自动S校正电容切换控制 14 Q5 自动S校正电容切换控制 15 ENCODER_B 未用 16 ENCODER_A 未用 17 H+V 行场控制 18 H-UNLOCK 行同步失锁状态信号输入 19 VIDEO-MUTE 视频静噪 20 OFF 节能控制输出 21 BNC-DSUB BNC接口控制 22 DEGAUSS 消磁控制输出 23 KEY 按键输入 24 SELF-TEST 自检 25 DDC-SDA 显示器接口DDC IIC总线串行数据 26 DDC-SCL 显示器接口DDC IIC总线串行时钟 27 STBY 指示灯控制 28   空 29   空 30 MODE 模式 31 SCL 串行时钟IIC总线 32 SDA 串行数据IIC总线 33 V-OUT 场同步信号输出 34 H-SYNC-OUT 行同步信号输出 35 CON-V 场动态会聚 36 CON-H 行动态会聚 37 BRIGHTNESS 亮度控制 38 ROTATION 光栅旋转控制 39 V-DC-SHIFT 场中心控制输出 40 HIN 行同步信号输入 41 VIN 场同步信号输入 42   空

 　　一、工作条件
　　
　　微处理器电路止常工作的基本条件主要有三个：一是5V供电电路；二是时钟振荡器；三是复位电路。

　　1.供电电路
　　
　　一次电源电路产生的5V电压经5801、2820滤波后，加到微处理器7801 （WT62P2）供电端6脚。

　　2.时钟振荡电路
　　
　　微处理器的一切工作都是在时钟脉冲作用下完成的，如存／取数据、模拟量存储等操作。只有时钟脉冲作用，才能使微处理器的工作井然有序。否则，微处理器不能正常工作。

　　微处理器7801时钟振荡器端子8、9脚内部电路与晶体1801以及电容2803、2804产生12MHz时钟脉冲信号。12MHz时钟信号再经分频器分频后获得时钟信号，作为微处理器电路正常工作的时钟信号。

　　3.复位电路
　　
　　复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。开机瞬间，5v电压经3829、2814构成充电回路。在2814充电期间，为微处理器7801复位端子5脚提供一个低电平的复位信号，当2814两端的充电电压达到5V后，7801进入正常工作状态。

　　二、同步信号处理和模式识别电路
　　
　　由于该机是多频扫描彩色显示器，所以可在多种显示模式下工作。而显示模式不同时，微型计算机输出的行、场同步信号的频率和极性不同。

　　1.同步信号处理电路主
　　
　　机显示卡输出的行同步信号HS和场同步信号VS通过信号电缆输入到显示器内部。其中行同步信号直接送到微处理器7801的40脚；场同步信号由7801的41脚输入。7801对输入的行、场同步信号处理后，由34脚和33脚输出行、场同步信号，分别送到行、场扫描芯片7503 （TDA4841）的15脚和14脚。

　　2.模式识别电路
　　
　　该机是多频扫描显示器，所以在设置不同分辨时将导致显示卡输出的行、场同步信号的频率发生变化。为了能使显示器识别出各种不同的显示模式，在飞利浦107P2彩色显示嚣中，事先已将9种工厂预置模式存储在存储器中，CPU内的同步识别电路根据输入的行场同步信号的频率，和存储器中的预置模式进行比较，当和某一预置模式比较结果相同时，即可使显示器工作在此预置模式下。

    三、IIC总线控制电路
　　
　　WT62P2的IIC总线有4个引脚：26脚（DDC-SCL）、25脚（DDC-SDA）专门用来与计算机主机显示卡进行数据交换，以实现即插即用功能，并对DDC存储器7802 （ST24C2186）写入和读取数据；3l脚（SCL）、32脚（SDA）用来控制行场扫描芯片TDA4841、显亮视频处理电路TDA4822、视频放大电路TDA4886A和字符显示电路MTV018，并对7804 （M24C16）写入和读取数据。

　　四、无信号检测控制电路
　　
　　7801的24脚为自检端，当显示器与主机联机时，7801的24脚通过自检端接地，经7801内部电路识别后，可进行联机检测控制；当显示器与主机未联机时，5v电压经电阻3817 使微处理器7801的24脚为高电平。该高电平信号被7801内部电路识别后，7801的通过节能电路使整机负载电路处于工作状态，同时输出字符信号，表明显示器处于脱机状态，从而便于在脱机状态下维修显示器。

　　五、存储器电路
　　
　　该机采用两个存储器，一是数据存储器7804（M24C16），二是DDC存储器7802（ST24FC2186），其中，7802 （ST24FC2186）用于存储显示模式等数据，以便在开机瞬间利用DDC IIC总线与计算机主机显示卡进行数据交换，以实现即插即用功能。7804 （M24C16）是可擦写存储器，它和行场扫描芯片7503 （TDA4841）、显亮视频处理电路7302 （TDA4822）、视频处理芯片7301（TDA4886A）、屏显处理芯片7304 （NTV018）同挂接在CPU的IIC总线上，主要用于存储亮度、对比度等模拟量调节数据，数据的读写由微处理器7801利用IIC总线进行控制。

　　六、动态会聚电路
　　
　　会聚是指彩色显像管的三支电子束在扫描过程中，在任何偏转角度下都能同时轰击到同一组相应的荧光粉单元上。要想实现会聚必须保证三支电子柬在选色板的槽孔中交叉汇合，准确会聚后的电子束通过槽孔散开后，就能无偏差地打中各自对应的荧光粉单元，但是如果会聚点不在槽孔中，如提前，三支电子束分开后的着屏点就不在同一个像素的荧光粉单元上，而是落在相隔较远的点上，就不能产生正确的混色效应，出现会聚误差，产生所谓“失聚”。失聚的表现是在图像或亮度的过渡区图像出现彩色镶边。为了解决这一问题，在显像管的管颈上都设有会聚调整磁环并配合偏转线圈的位置进行汇聚调整调整，此种类型的调整是由工厂进行的。

　　该机属高档彩色显示器，为了消除地磁或环境磁场对彩色显示器会聚的影响；单独设置了动态会聚调整电路，动会聚线圈安装在显像管管颈上，可由用户通过操作键对会聚进行调整，使屏幕上每个区域都能获得最佳的会聚，使整个画面颜色更纯正。

　　该机水平，垂直会聚校正电路以BTL功率放大电路7811 （TDA7073A）为核心构成，通过会聚控制信号控制水平／垂直会聚校正线圈中的电流大小，达到水平，垂直会聚校正的目的。

    　电源电路输出的12V电压经7833滤波后加到TDA7073A的5脚，TDA7073A的6脚为水平会聚控制输入端，来自于微处理器7801的36脚，2脚为垂直分聚输入端，来自于微处理器7801的35脚，经TDA7073A内部驱动放大后，从9脚、12脚输出水平会聚控制信号，驱动水平会聚线圈，从13脚、16脚输出垂直会聚信号，驱动垂直会聚线圈，通过对电子柬的调整，达到理想的会聚效果。
