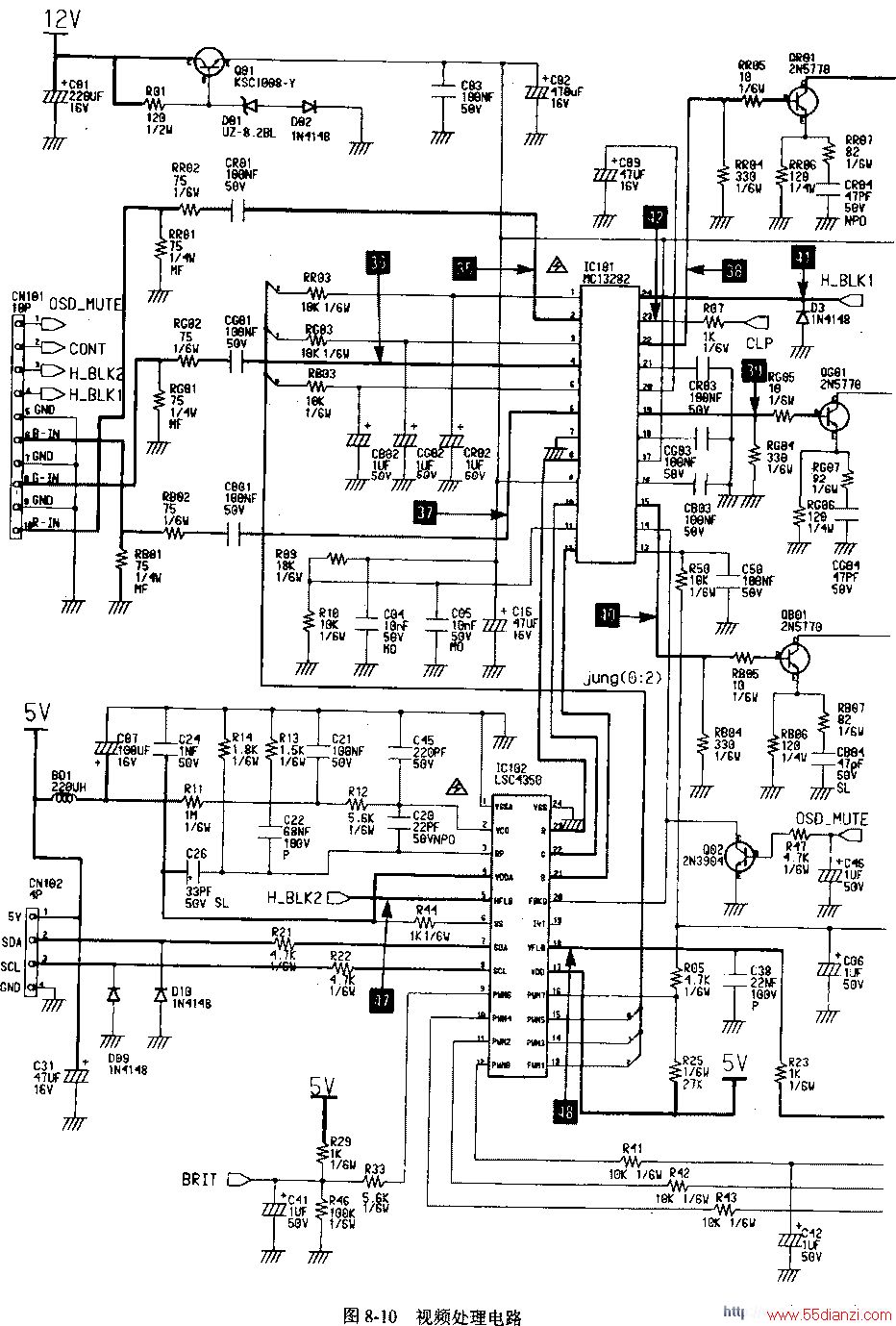

微处理器IC201将待显示字符及其位置信息，通过25脚的数据（SDA）和26脚的时钟（SCL）总线送入LSC4350的7、8脚，LSC4350输出模拟R、G、B三基色信号，送入视频信号处理电路IC101 （MC13282），经内部处理后，驱动显像管显示字符和图案。
LSC4350的2脚用直流电压控制内部振荡器的频率，3脚外接偏置电阻器。偏置电阻器的作用 是调整内部字符振荡器的偏置电流，使振荡器振荡在规定的点频率上。字符振荡器频率决定了读出字符的速度，改变字符振荡器的频率可使屏幕显示的字符的水平尺寸发生变化。LSC4350的5、18脚为行、场逆程脉冲输入端，行逆程脉冲信号由“假行输出变压器”T402的10脚通过Q418放大后引入，场逆程脉冲由场输出电路引入，LSC4350通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。
在字符显示期间，红（R）、绿（G）、蓝（B）字符脉冲分别从LSC4350的23、22、21脚输出到视频信号处理电路MC13282的8、10、12脚。LSC4350的20脚输出字符底色消隐信号，加到MC13282的14脚，14脚内接视频/OSD切换开关。高电平时为OSD信号输入，低电平时为视频信号输入转换，达到字符底色消隐的作用。
