第一路经D120、R419、R415加到控制管Q401的基极，控制Q401导通，其集电极输出低电平，将TDA4853的3脚（BOP）电平拉低，使+B电源和行输出电路相继停止工作。
第二路经D720送到显像管栅极G1控制电路，使G1极的负压达到最大，致使荧光屏上的光栅消失。
第三路经Q122反相后送到微处理器IC101的31脚，以作进一步的保护控制。
当行振荡器的频率与行同步信号同步后，经行频锁定检测电路识别，由TDA4853的17脚输出锁定电压，保护状态被解除。若在规定时间内行频锁定检测电路不能输出识别信号，被ICIOI的31脚内部电路识别后，IC101发出关闭信号，使显示器停止工作，避免行频失锁带来的危害。
Q911导通期间，75V电压经电感L906和Q911的D、S极构成回路，在L906上储存能量。Q911截止期间，L906感应的左负、右正的脉冲电压，与75V直流电压叠加后经D925整流，在滤波电容C951两端产生与行频成正比的供电电压+B，通过行输出变压器T402的初级绕组（21绕组）为行输出管Q403供电。
2.稳压控制电路
+B电源的稳压控制电路是以TDA4853内部+B控制电路为核心构成的，+B电源有两个控制信号，一个是TDA4853的4脚输入的锯齿波信号，锯齿波由12V电压经R413、C943积分获得；另一个是5脚输入的误差信号。两者经TDA4853内部电路处理后，控制6脚驱动脉冲占空比的大小，对Q911导适时间进行控制，达到稳定+B电压的目的。

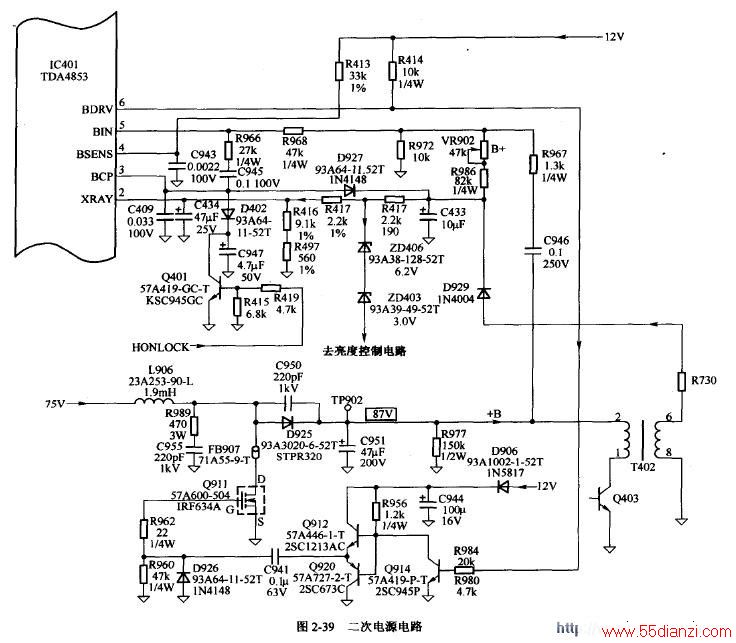

见图2-38，当负载变轻引起行输出变压器T402各个绕组上的脉冲电压升高时，T402的6脚上升高的行逆程脉冲经D929整流，在C433两端产生的取样电压升高，该电压经R969、VR902和R972取样后的电压升高，经R968限流使TDA4853的5脚输入的电压升高，使误差放大器输出端3脚电压降低。导致TDA4853的6脚输出低电平时间缩短，（见图2-39）经Q914反相后，使Q914集电极高电平时间缩短，进而控制Q920、Q912的射极高电平时间缩短，即开关管Q911栅极高电平时间（即导适时间）缩短，L906储能下降，最终使+B电压恢复正常值。
当负载变重引起T402各个绕组上的脉冲电压下降时，开关管Q911导通时间延长，L906储能增大，最终使+B电压升高到规定电压值。
注意事项：
TDA4853的4脚锯齿波充电电压为12V低电压，这种方案一般称为低电压小时间常数方案。
TDA4853的5脚只加有来自行逆程脉冲整流得到的+B误差电压。在行输出电路不工作时，5脚将无误差取样电压，导致+B电压升得很高，因此，二次电源不能直接接假负载。
缓修过彩色电视机的朋友经常用短路行推动变压初级绕组的方法，来区别彩色电视机是行榆出电路直流短路还是交流短路，这种方法对于大多数彩色显示纂都是不可取的，例如，对于本机，当短路行推动变压器后，行输出电路不工作时，5脚将无误差取样电压，导致+B电压升得很高，有可能导致+B电掠的负载元器件损坏。
3.模式转换时+B电压与行频的关系
当显示模式改变时（行频改变时），+B电源的输出电压要随行频升高而升高，随行频降低而降低，即+B电压要实现对行频的跟踪。+B跟随行频变化主要是由行激励脉冲（的频率）来控制，TDA4853的5脚误差信号只起辅助作用，或只对负载变动引起的+B电压变化进行稳压（当彩色显示器稳定工作在某一显示模式时）。也就是说，+B控制电路是采用调频方式（显示模式改变时，行激励脉冲的频率发生变化）控制+B。而5脚误差信号对稳压控制的作用是调宽方式。
关于模式转换时+B电压与行频的关系在前面介绍TDA4853+B电源时已作了详细说明，这里不再重复。
4.保护电路
为了确保行输出电源电路及其负载电路的正常工作，该电源电路设置以下几种保护电路。
（1）尖峰吸收回路+B电源电路设置了由R989、C955组成的尖峰吸收回路，以免Q911截止期间因D极的尖峰电压过高而损坏。
（2）软启动保护电路软件启动主要通过三种方式进行控制。
——开机瞬间因C947两端电压为0，所以，TDA4853的3脚电压经D402、C947构成充电回路，充电使TDA4853的3脚瞬间为低电平。因TDA4853的3脚是+B电源误差放大器的输出端，当该脚为低电平，致使TDA4853的6脚输出的驱动电压的占空比受到限制，避免了开机瞬间稳压控制电路未及时进入工作状态，导致开关管Q911和行输出管Q403等元件过压损坏。当C947两端的充电电压达到一定值后，软启动电路作用结束。
——在开机瞬间因C946两端电压为OV，所以+B电压经C946、R967、R972构成充电回路，充电电流建立的电压经误差取样电路取样后，使TDA4853的5脚瞬间为高电平，3脚为低电平，致使TDA4853的6脚输出的驱动电压的占空比受到限制，从而达到软启动的目的。当C946充电结束后，软启动功能结束。
——通过TDA4853的30脚（HPPL2）电压进行控制，即软启动期间第30脚的电压随着对外接电容C405的充电而逐渐升高，刚开机时，C405两端电压为0，IC内的软启动电路和保护电路将禁止8脚HOUT（行激励）、6脚BOUT（+B驱动）输出，随着30脚电压的升高，行激励输出和+B驱动输出的占空比逐渐上升到正常值。
（3）行逆程脉冲过压保护电路为了防止行逆程电容失容、+B电压过高等原因，引起行逆程脉冲过高带来的危害，该机设置了行逆程脉冲过压保护。
当行逆程电容失容或+B电压过高时，将引起行输出变压器T402各个绕组上产生的行逆程脉冲电压升高，致使波波电容C433两端产生的取样电压升高。C433两端升高的电压经取样电路R416、R417、R418、R497获得两个取样电压。其中一个是ZD403负极上升高的电压，使稳压管ZD403击穿导通，导致亮度控制放大管Q705的b极电位升高，使荧光屏上的光栅消失，避免了X射线过高给人体带来的危害；另一个取样电压在滤波电容C434两端建立的电压达到6.4V后，TDA4853的2脚内的X射线保护动作，使行/场扫描小信号处理电路和行输出电源停止工作，适免了行逆程脉冲过高给行输出管Q403等元器件带来的危害。
该保护采用锁定方式，其动作后不会自行解除保护状态。
内微处理器IC101输出的场同步信号经R610送到TDA4853的14脚。14脚输入的场同步信号经同步信号输入和极性选择电路后，送到场振荡器电路，控制场振荡器产生的振荡频率与微型计算机输出的同步信号频率同步。该机的场频变化范围较大，为了实现在不同场频下的场同步，由TDA4853内部自动完成。
场振荡器形成的场频锯齿波电压分以下几路输出：第一路送到左右枕形失真、角部失真、梯形失真校正和行幅控制电路，产生场频抛物波由11脚输出；第二路送到左右不对称校正电路，由20脚输出；第三路送到场线性、场线性对称和场锯齿波输出电路，经放大后，分别由12、13脚输出上升沿和下降沿场锯齿波激励信号。
重点提示：
BTL是balancedtransformerless的缩写，意平衡式无输出变压器，是一种桥式推挽电路。BTL场输出电路有两个输入端和两个输出端，采用正电源供电（输出端电压为供电电压的一半），与常见的OTL场输出电路相比，在供电和偏转线圈阻抗相同的情况下，BTL场输出电路的功率比OTL场输出电路的功率要大得多（约4倍），因此，BTL场输出电路在彩色显示器中得到了广泛的应用。
BTL场谕出电路由于采用了直流合方式，取消了输出S电容，因此，当电路出现问题而导致输出端直流电压变化较大时，会使扫描电子束偏离显像管的屏幕而打到显像管的锥体部位，打到显像管体上的电子束又会反射到显像管的屏幕上，而使显像管的屏幕上出现满屏的暗淡的光栅或彩虹状类似色纯不良的光栅，而不是水平一条亮线，这点要特别引起注意。

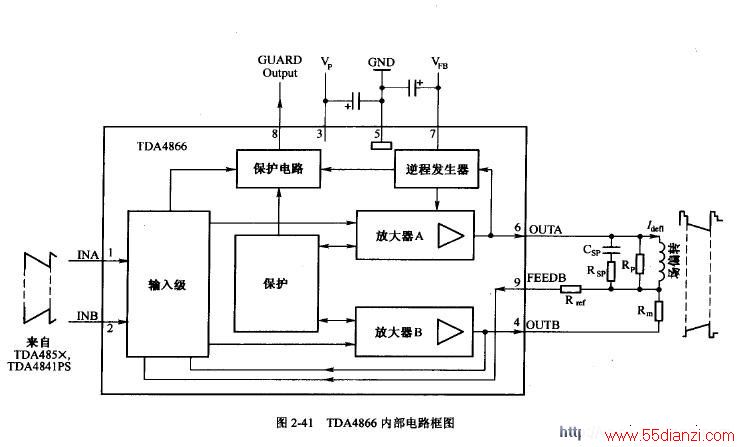

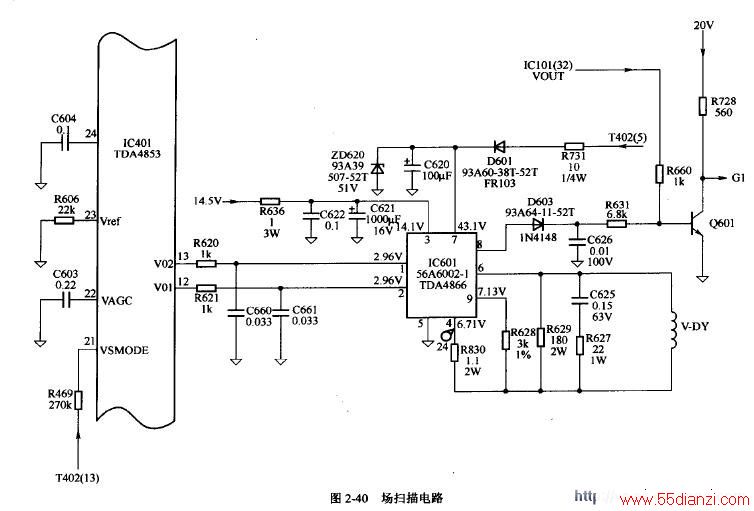

由IC401（TDA4853）12、13脚输出的上升沿和下降沿的场频锯齿波激励电压，分别经R620、R621限流，由IC601（TDA4866）的1、2脚，经各自的功率放大器放大后，分别由6脚和4脚输出场锯齿波电流，该电流在场偏转线团中产生磁场，控制显像管电子束作垂直扫描运动，从而完成垂直扫描功能。扫描电流在取样电阻R630两端产生的取样电压经R628限流后，由TDA4866的9脚输入，为功率放大器提供负反馈信号，既可稳定放大器的工作点，又可补偿非线性失真。
场电源供电采用双电源，在场扫描正程期间，由电源电路产生的14.5V电压，经R636限流，C621、C622滤波，为TDA4866的3脚提供14V电压；在场扫描逆程期间，由行输出变压器T402的5脚上的行逆程脉冲经R731限流、D601整流、C620滤波获得的42.8V电压，为TDA4866的7脚供电，以提高电路的工作效率，缩短逆程时间。ZD620是保护管，当C620两端电压超过51V时，ZD620击穿，以免过压损坏TDA4866。
TDA4866具有保护信号输出功能，当场输出电路发生故障（场输出电路过热导致过热保护、场输出负反馈电压超出正常范围即反馈电压过高或过低）时，TDA4866的内部保护电路通过第8脚输出高电平的保护信号（矩形脉冲）经Q601送往显像管栅极，使显像管截止，从而达到保护目的。
另外，在场扫描逆程期间，8脚也输出高电平信号，主要用于场消隐。
