微处理器ICIOI 的33脚输出的行同步信号HS送到TDA4853的 15脚，15脚输入的同步信号经同步信号输入/极性校正电路后，分两路输出：一路送到视频钳位/场消隐信号形成电路，另一路送到PLL1 环路。在PLL1 环路中，行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较，产生的误差信号经 26脚外接的双时间滤波器R401、C402和C401平滑为误差控制电压，去控制振荡器的频率，使行振荡器的频率与行同步信号同步。
重点提示：
TDA4853内的行振荡纂具有行频自动同步功能，当显示纂工作在不同的显示摆式时，TDA4853内的行振荡群可以根据输入的行同步信号自动改变行振荡率，时刻与输入信号保持同步。另外，在PLL1锁相环中，通过控制行同步信号与行振荡信号的相位差，还可实现调整行中心的目的。
同步后的行频信号送到PLL2环路，而由行输出管Q403的c极产生的行逆程脉冲经C440、C442分压，再经R462限流后，由IC401的1脚输入到PLL2环路，与同步的行振荡脉冲进行相位比较，比较后产生的误差电流经30脚外接的C405平滑为直流控制电压，对PLL2进行控制，校正行振荡输出与行输出电路之间的信号延迟效应，确保亮度变化时不使行中心发生偏移。最后，行频信号经缓冲后由8脚输出，作为行输出电路的激励信号。
PLL2环路还受IIC总线的控制，以便在启动时由8脚输出的行励脉冲的占空比系数最小，经过设定时间延迟后，占空比系数才能逐渐增大到最大，达到软启动的目的。
2.行激励和行输出电路

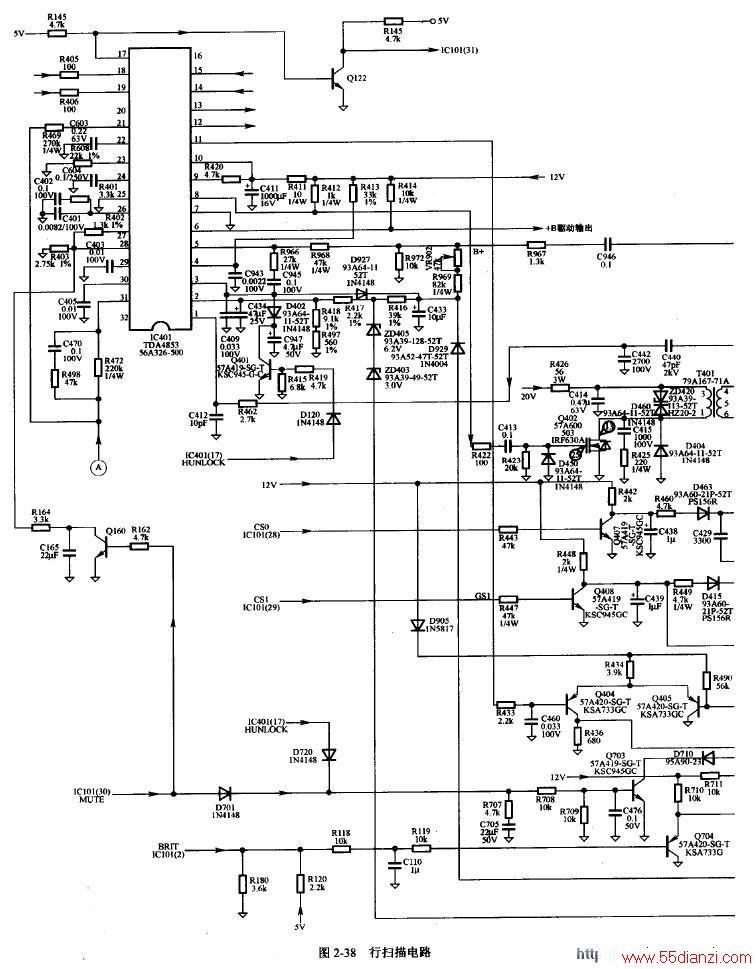

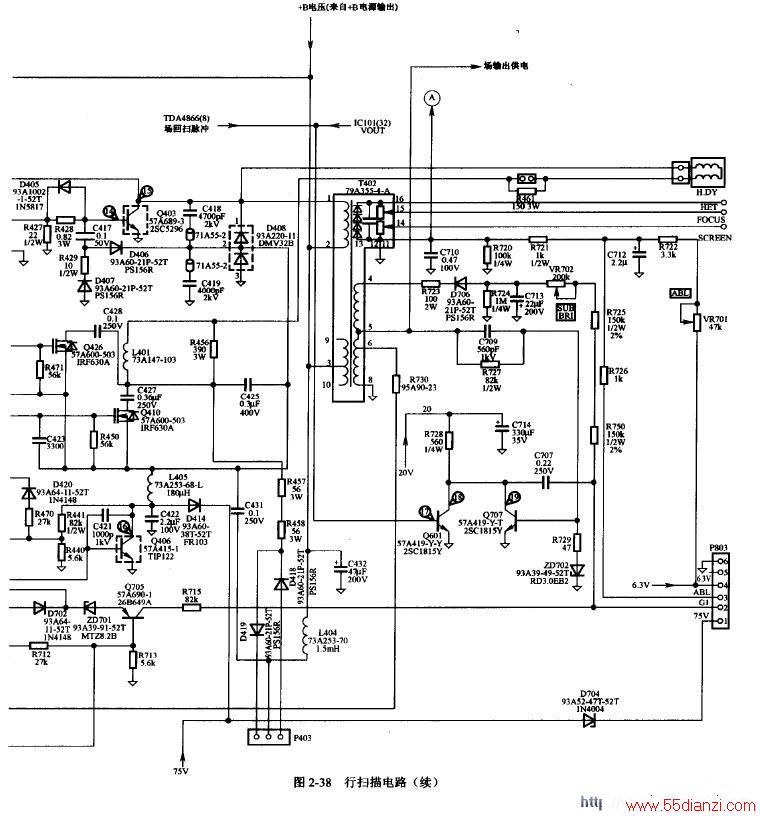

见图2-38，IC401（TDA4853）的8脚输出的行驱动脉冲通过R422、C413、R423加至场效应行推动管Q402的栅极（G），其泯极（D）上的波形为矩形波，该矩形波经行推动变压器T401耦合，使行输出管Q403工作在周期性开关状态。
为了防止Q402截止期间，其D极上产生过高的尖峰电压损坏Q402，设置了由C415、R425组成的尖峰电压吸收电路。D460、20组成过压保护，在Q402截止期间，若它D极上尖峰电压过高时，D460、20击穿导逋，避免了Q402过压损坏。电路中，R426为限流熔断电阻。
该机采用DDD行输出电路，D408（内部的1、2脚之间的二极管）、C418为DDD型行输出电路的第一个逆程谐振回路的阻尼二极管和逆程电容，D408（内部的3、2脚之间的二极管）和C419为第二个谐振回路的阻尼管和逆程电容。同行偏转线圈相串联的L401为行线性电感， 用来校正行扫描电流非线性失真。R456用于防止回路的寄生振荡。为了防止过大的激励电流损坏Q403的b-e结，设置了限流电阻R428。为了防止关断损耗给Q403带来的危害，设置了泄放二极管D405。
3.延伸性失夫及自动S电容切换电路
因荧光屏的曲率半径大于电子束的偏转半径，使电子束在荧光屏上单位时间扫描的距离不间，所以在相同角速度时，电子束越接近边缘，扫描的距离越长，因此产生延伸性失真。为了克服这种失真现象，必须在行偏转线圈中串联S校正电容，使偏转线圈中的电流预先校正成S形状，使荧光屏边缘的扫描速度变侵，以便校正延伸性失真。由于这种校正后的电流呈S形，所以也称该校正电路为S校正电路。
由于该机是多频扫描显示器，采用固定的S校正电容无法校正不同行频时产生的延伸性失真。
为此，该机设置了自动S校正电容切换电路。电路中，C425、C427、C428为S校正电容，是形成行偏转电流的能量提供者。其中，C427、C428是否接入电路，由微处理器ICIOI从28脚（CSO）、29脚（CS1）输出的电平进行控制。
行频较低期间，IC101的28脚和29脚输出的S校正控制信号CS0、CS1均为低电平。CS0为低电平时，Q407截止，Q426导遇，使C428接入电路。CS1为低电平时，Q408截止，Q410导通，使C427接入电路。此时，由受控电容C428、C427与不受控S校正电容C425共同校正行频垃低期间产生的延伸性失真，所以，S校正电容的容量达到畏大，S校正电容大小为C428//C427//C425。
行频最高期间时，CSO、CS1为高电平。CSO为高电平时，Q407导遇，Q426截止，C428被断开。CS1为高电平时，Q408导适，Q410截止，C427被断开。此时，延伸性失真的校正仅由不受控S校正电容C425完成，所以S校正电容的容量变为最小。
通过以上分析，该电路控制S校正电容的容量随行频升高而自动减小，行频下降时自动增大，从而自动校正了不同行频时产生的延伸性失真。
4.对称性失真校正电路
对称性水平几何失真包括枕形失真、梯形失真、角部对称失真（上角部失真、下角部失真）等。
这类失真相对于光栅中心是对称的。这些失真校正信号在TDA4853内部产生，并通过11脚输出，失真的校正量可通过IIC总线进行控制。
（1）枕形失真校正电路
见图2-38，左右枕校（EWOUT）信号（场抛物波）由TDA4853的11脚输出，经Q404倒相放大后，由Q404的c极输出的电流在R436两端产生压降，再经Q406倒相放大后，使C422两端电压接下凹场抛物波形状变化，通过电感L405，进而控制C425两端电压按上凸场抛物波形状变化，将行偏转线圈H.DY中的锯齿波电流被调制成“桶状”波形，达到了枕形失真校正的目的。
（2）梯形失真校正电路
在TDA4853内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，TDA4853的11脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
（3）角部失真校正电路
在TDA4853内部设有角部失真校正电路，产生的四角峰值枕校调制电压，叠加在场频抛物波包络信号上，通过调制行扫描锯齿电流，使电子束在四角扫描时通过减小角速度，使光栅扫描线在屏幕上各点的线速度相等，达到四个边角峰值枕形失真校正的目的。
重点提示：
在需要进行枕形、梯形和角部失真模拟量调节时，微处理器IC101利用IIC总线对TDA4853实施控制，经TDA4853内部电路处理后，可改变11脚输出波形的幅度和斜率的大小，从而达到改变枕形、梯形和角部失真校正量大小的目的。
5.水平非对称性几何失真校正电路
通过动态控制TDA4853的8脚行相位，可实现水平非对称性几何失真（平行四边形和枕校不平衡失真）校正的目的。在TDA4853内部，产生的平行四边形和枕校不平衡失真校正信号（场频锯齿波和抛物波）加入到行PLL2锁相环路，通过控制PLL2电路中行振荡信号与行逆程脉冲之间的延时，从而控制8脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平非对称性几何失真校正的目的。水平非对称性几何失真的调整量可由微处理器通过IIC总线控制TDA4853失真校正信号的幅度和相位来实现。
另外，当需要消除行摩尔条纹时，TDA4853的8脚输出的行激励脉冲的相位还被摩尔条纹信号调制，达到消除行摩尔条纹的目的。
6.行幅控制电路
该机行幅调整采用了以下几种形式，简要说明如下：
（1）行幅手动调整该机采用的DDD行输出电路除可以实现光栅的左右枕形失真校正外，还可通过设置控制电路的直流工作点完成行幅的手动调整。具体控制过程是：
当需要缩小行帽时，微处理器IC101通过IIC总线对TDA4853进行控制，经TDA4853处理后，使TDA4853的11脚直流电压（注意：对称性失真控制的是11脚的交流分量）升高，经Q404倒相放大后，控制Q406导通程度下降，即Q406集电极电压上升，致使行幅因流过行偏转线圈H.DY的扫描电流下降而使行幅变小。
反之，当Q406导通程度增大后，行幅会因行扫描电流增大而变大。
（2）高压变化引起行幅变化自动调整当图像亮度突然变化时，会引起显像管束电流变化，高压变化，从而导致行幅变化，引起图像失真。为此，该彩色显示器设置有高压变化引起行幅失真自动校正电路。具体控制过程是：
当画面亮度升高引起阳极电流增大时，行输出变压器T402的13脚电位下降，进而控制TDA4853的31脚电压下降，通过内部电路，使TDA4853的11脚直流电压上升，于是行副缩小，补偿了因束电流增大引起的行幅变大的现象。反之亦反。
（3）行频变化引起行幅变化自动调整根据推算，当行频升高时，行幅要缩小，为了保持行副不变，必须增大行输出管的供电电压，因此，该彩色显示器设有二次电源（+B电源）电路，当模式（行频）变化时，二次电源可为行输出管提供不同的供电电压，以确保不同模式下行幅大小基本不变。
7.行频失锁保护电路
由于行扫描电路在开机瞬间或更改显示模式瞬间，需要一个同步搜索和相位锁定的过程。在捏索过程中可能在屏幕上出现行不同步现象，甚至由于行振荡器的频率不能及时被锁定，引起行逆程脉冲过高，损坏行输出管等元器件。为此，电路中设置了行频失锁保护电路。
在开机或用户改变显示模式瞬间，引起行振荡器不能及时与行同步信号同步时，TDA4853内的行频锁定检测电路不能检测到已同步的识别信号，便由17脚输出高电平行频失锁控制信号。该控制信号分以下几路输出：
