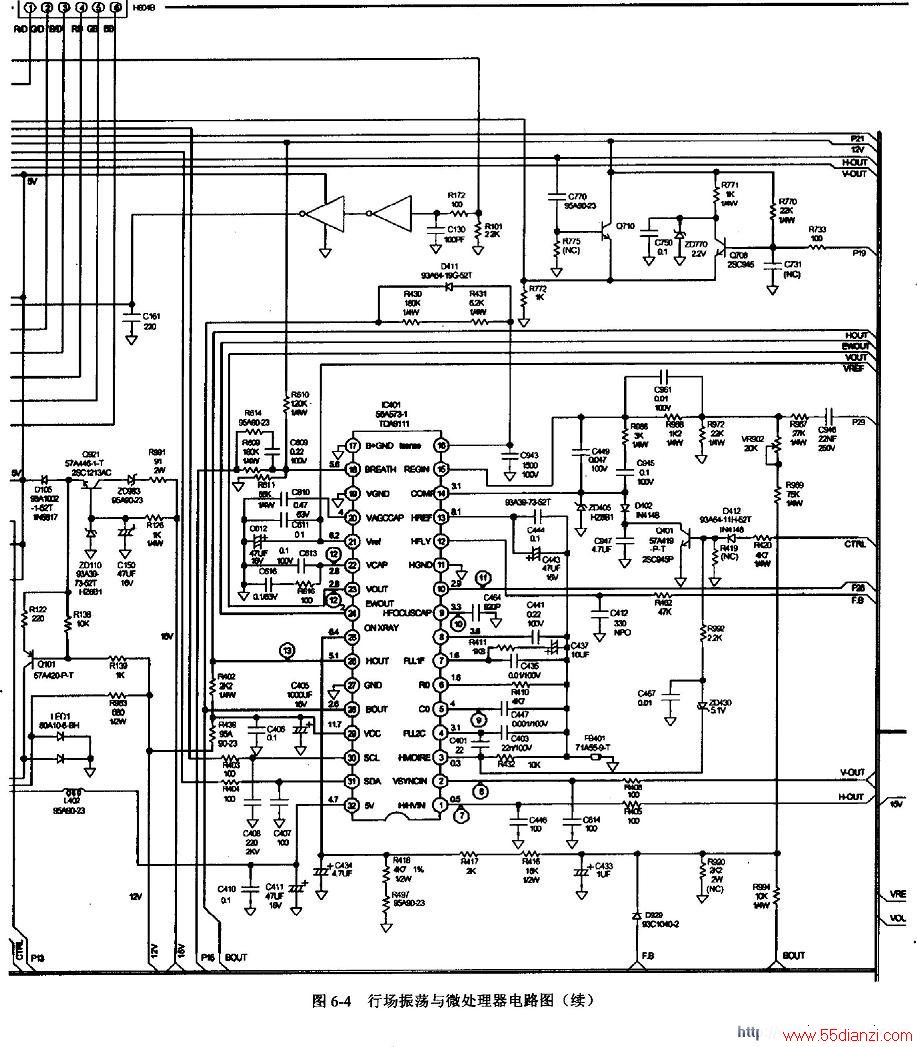

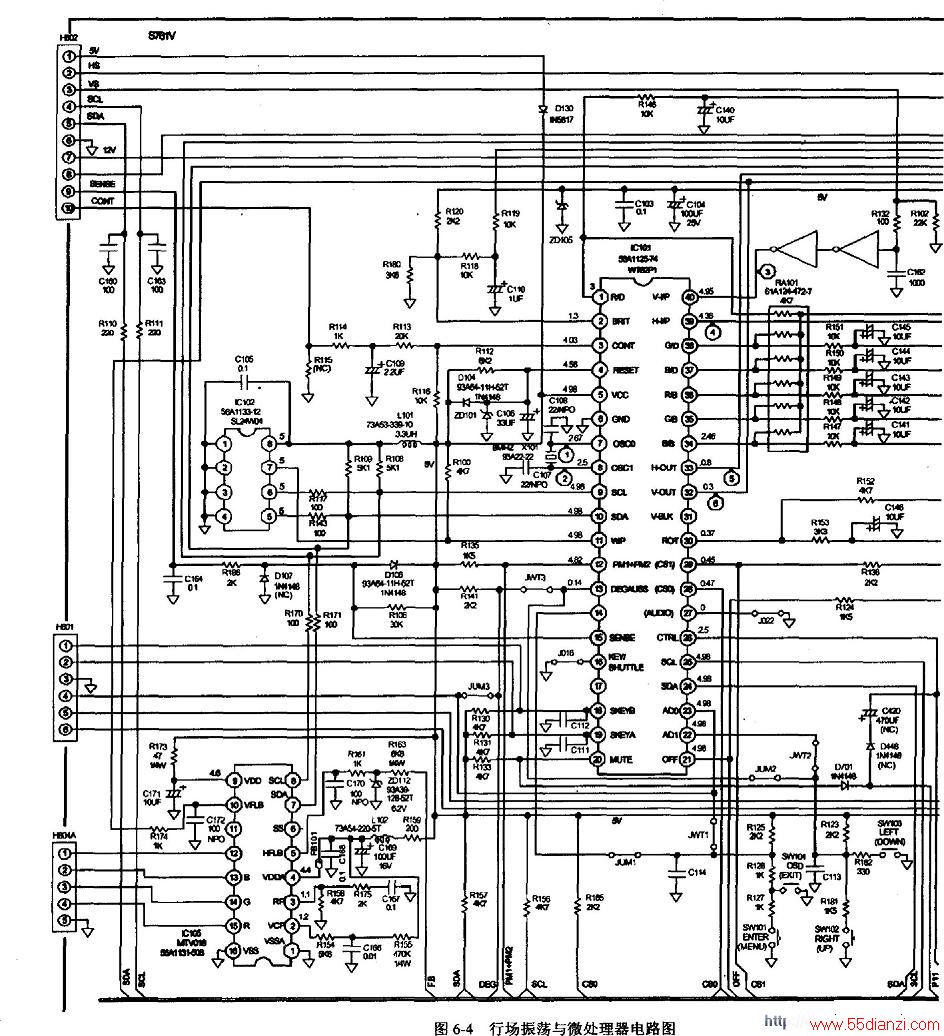

TDA9111的10脚输出的场频抛物波信号经D432、D431送到Q741的基极。由Q741倒相放大后，经C743耦合，再经共射放大器Q742倒相放大和共基放大器Q740放大后，由Q740的集电极输出，送到T403次级绕组4脚，与T403次级绕组感应的行逆程脉冲电压叠加后，从T403的2脚输出，经行输出变压器T402内的电容耦合到聚焦极上，与T402产生的直流行聚焦电压叠加后，送到显像管聚焦极，实现了动态聚焦。
重点提示：
T403是升压变压器，T403次级绕组所感应的行频电压的大小与行频高低有关。在行频最低时，由于S校正电容全部被接入电路，使得T403初级6-8绕组被受控S校正电容短接，仅8-10绕组起作用，使次级绕组上感应的行频电压最小，从而使动态聚焦电压为最小值。当行频最高时，受控S校正电容全部断开，所以T403初级侧6-10绕组全部接入，此时T403次级绕组感应的行频电压最大，为显像管行聚焦极提供的动态聚焦电压达到最大，满足行频最高期间聚焦最好的要求。同理，在其他行频期间，由于有的S校正电容被接入电路，有的则被切断，所以T403初级侧被接入的绕组数量多于行频最低时，但小于行频最高时接入的绕组，使得动态聚焦电压也相应在中间范围变化，确保不同行频时聚焦良好。
