行扫描电路主要由IC401 （TDA9111）内的行振荡电路、双PLL锁相环电路和行激励电路以及行输出电路构成。
1.行振荡电路
行振荡电路参见图6-4所示的行场振荡与微处理器电路图。
电源电路输出的受控12V电压经R438后，加到IC401 （TDA9111）供电端29脚，使TDA9111处于工作状态。
TDA9111的5脚、6脚内外电路组成行振荡器，在5脚上获得行频锯齿波脉冲，加到PLL1的相位／频率比较器。另外，由TDA9111的1脚输入的行同步信号（来自微处理器IC101的33脚）经内部行同步检测及极性转换后，也加到TDA9111内部PLL1的相位／频率比较器。行同步信号与行振荡信号在PLL1环路中进行相位／频率比较，产生的误差控制信号经7脚外接双时间滤波器R411、C435和C437滤波后，获得直流控制电压，再去控制行振荡器，使行振荡器产生的振荡频率与行同步信号同步。
重点提示：
TDA9111内的行振荡器具有行频自动同步功能，当显示器工作在不同的显示模式时，TDA9111内的行振荡器可以根据输入的行同步信号自动改变行振荡频率，时刻与输入信号保持同步。另外，在PLL1锁相环中，通过控制行同步信号与行振荡信号的相位差，还可实现调整行中心的目的。
PLL1锁相环路输出的行频信号送到PLL2锁相环路，TDA9111的12脚输入的行逆程脉冲（来自行输出变压器T402的6脚）也加到PLL2锁相环路，在PLL2环路中，行频信号与行逆程脉冲进行相位比较，产生的误差信号经TDA9111的4脚外接的C403平滑为控制电压，对PLL2进行控制，确保亮度变化时不使行中心发生偏移。最后，行频信号经缓冲后由26脚输出，作为行输出电路的激励信号。
2.行激励与行输出电路

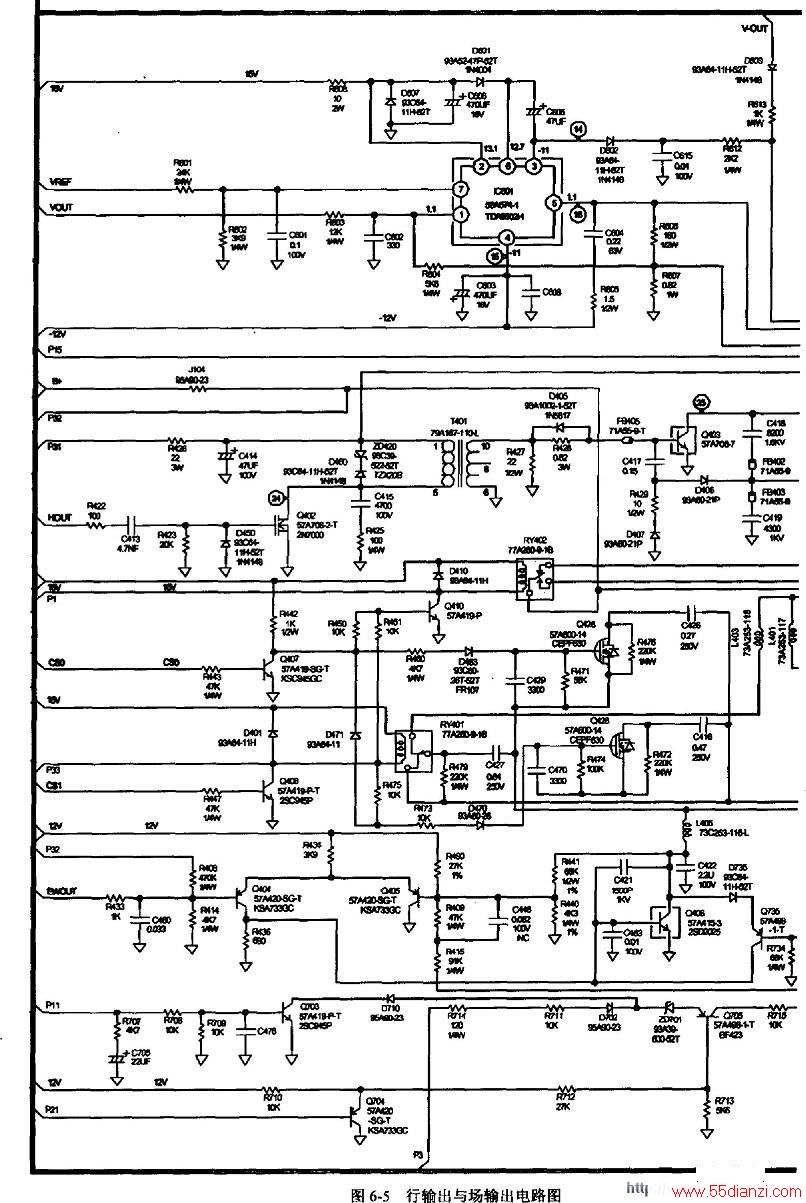

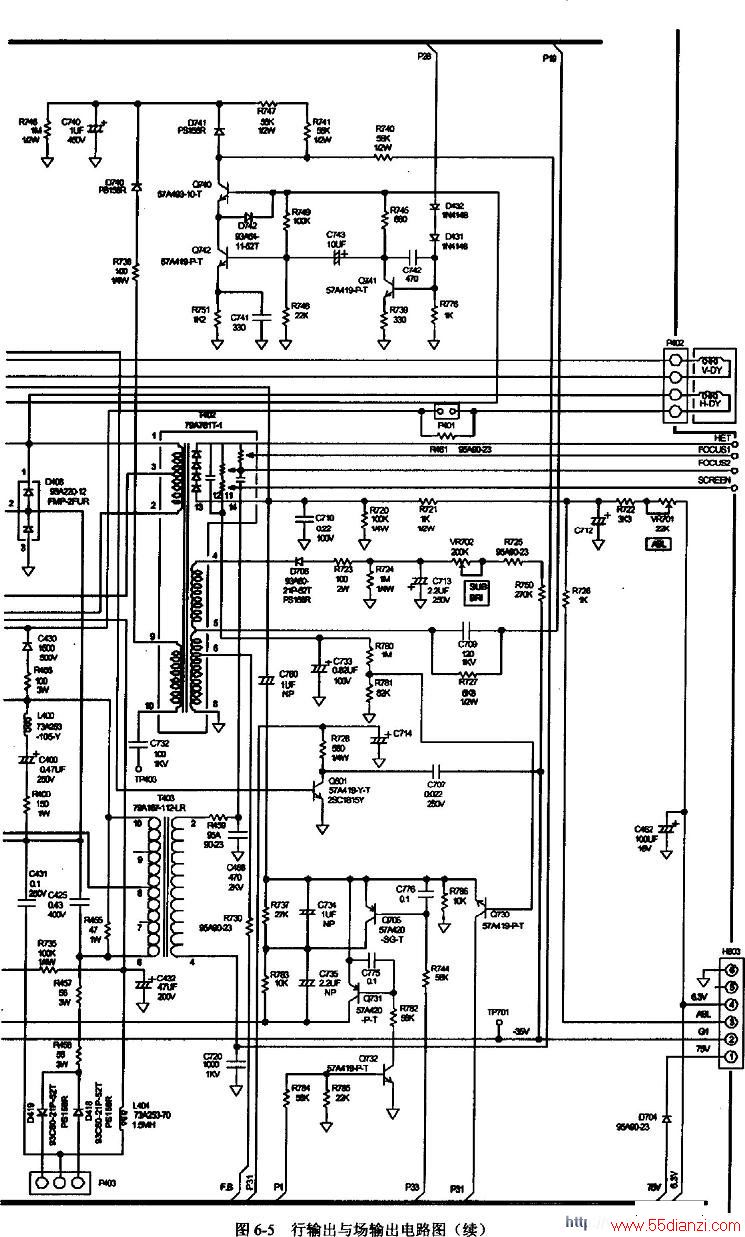

参见图6-5所示的行输出与场输出电路图。
由行场扫描电路TDA9111的26脚输出的行激励脉冲H-OUT经R422、C413加至场效应行推动管Q402的栅极（G），其漏极（D）上的波形为矩形波，该矩形波经行推动变压器T401耦合，使行输出管Q403工作在周期性开关状态。R425、C415为阻尼电路，防止寄生振荡，以免Q402截止期间因其D极尖峰电压过高而损坏，R426为限流熔断电阻。
该机采用DDD行输出电路，D408内上半部的二极管、C418为DDD型行输出电路的第一个逆程谐振回路的阻尼二极管和逆程电容，D408内下半部的二极管和C419为第二个谐振回路的阻尼管和逆程电容。同行偏转线圈相串联的L401为行线性电感，R456、C430用于防止回路的寄生振荡。
3.延伸性失真及自动S电容切换电路
参见行输出与场输出电路图。
延伸性失真动态校正电路用以校正不同行频时出现的延伸性失真，它是通过切换S校正电容容量的大小来实现的。电路中，C425、C426、C416为S校正电容，是形成行偏转电流的能量提供者。
其中，C426、C416是否接入电路，由微处理器IC101从28脚（CSO）、29脚（CS1）输出的电平进行控制。
微处理器IC101根据不同的行频信号范围，控制CS0、CS1输出不同的高（H）、低（L）电平，通过控制Q407、Q426、Q408、Q428的导通与截止，从而控制S校正电容C426、C416是否接入电路。最终使S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
4.行扫描电流非线性失真
参见行输出与场输出电路图。
行偏转线圈、行输出管和阻尼管存在一定的内阻，随着行扫描电流Iy的增大，Iy就会逐渐偏离直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的现象，这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感（磁饱和电感）。
（1）校正过程行线性校正线圈L401与行偏转线圈H-DY串联后，电路中总的感抗相当于L401与H-DY之和。
当行偏转电流Iy较小期间，L401感抗较大，对电流阻的电流较大，绕组上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使Iy按线性增大。随着Iy增大，L401绕组的磁通饱和加强，使电感量下降，即L401绕组两端压降随着Iy增大而减小。当行偏转线圈H-DY两端产生的压降增大量与L401绕组两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起的非线性失真。
（2）动态校正动态校正的目的是校正显示器在不同行频时的非线性失真。当显示模式改变时，微处理器Icl01的29脚输出的CS1控制信号有高低之分，通过控制继电器RY401，即可控制电感线圈L403是否接入电路。实现不同模式下行扫描电流非线性失真的补偿。
5.对称性失真校正电路
参见行输出与场输出电路图。
该显示器对称性水平几何失真包括枕形失真和梯形失真。这类失真相对于光栅中心是对称的。这些失真校正信号在TDA9111内部产生，并通过24脚输出，失真的校正量可通过I2C总线进行控制。
（1）枕形失真校正电路左右枕校（EWOUT）信号（场抛物波）由TDA9111的24脚输出，经Q404倒相放大后，由Q404c极输出的电流在R436两端产生的压降，再经Q406倒相放大后，使C422两端电压按下凹场抛物波形状变化，通过电压L405，进而控制C425两端电压按上凸场抛物波形状变化，将行偏转线圈H-DY中的锯齿波电流被调制成“桶状”波形，达到了枕形失真校正的目的。
（2）梯形失真校正电路在TDA9111内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，TDA9111的24脚输出的左右枕校抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
6.非对称性失真校正电路
该显示器采用的非对称性几何失真主要包括平行四边形失真和不对称枕形失真（枕校不平衡 失真）。
非对称性失真是通过动态控制TDA9111的26脚行相位实现的。在TDA9111内部，产生的平行四边形信号（场频锯齿波）和枕校不平衡失真校正信号（场频抛物波）加到行PLL2锁相环路，通过控制PLL2电路中行振荡信号与行逆程脉冲之间的延时，从而控制26脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。非对称性失真的调整量可由微处理器通过IIC总线控制TDA9111失真校正信号的幅度和相位来实现。
7.行幅控制电路
参见行输出与场输出电路图。
该机行幅调整采用了以下几种形式，简要说明如下：
（1）行幅手动调整
该机由于采用的DDD行输出电路除可以实现光栅的左右枕形失真校正外，还可以通过设置控制电路的直流工作点完成行幅的手动调整。具体控制过程是：
当需要缩小行幅时，微处理器IC101通过IIC总线对TDA9111进行控制，经TDA9111处理后，使TDA9111的24脚直流电压（注意：对称性失真控制的是24脚的交流分量）升高，经Q404倒相放大后，控制Q406导通程度下降，即Q406集电极电压上升，致使行幅因流过行偏转线圈H-DY的扫描电流下降而使行幅变小。
反之，当Q406导通程度增大后，行幅会因行扫描电流增大而变大。
（2）+B波动引起行幅变化自动调整
当由于某种原因引起+B电压波动时，会导致行幅涨缩现象（+B高，行幅涨；+B低，行幅缩），为了保持行幅的稳定，该机采用了行幅稳定电路，具体控制过程如下：当+B升高时，升高的+B电压经R735、R734分压，控制Q735基极电位升高，Q735导通减弱，Q735集电极电压下降，控制Q406导通减弱，Q406集电极直流电压上升，控制行幅缩小，保证了行幅的稳定。反之，则控制过程相反。
（3）行频变化引起行幅变化自动调整
当行频升高时，行幅要缩小，为了保持行幅不变，必须增大行输出管的供电电压，因此，该彩色显示器设有二次电源电路，当模式（行频）变化时，二次电源可为行输出管提供不同的供电电压，以确保不同模式下行幅大小基本不变。
8.行相位调整电路
行相位调整在TDA9111内的PLLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC101通过IIC总线，加到行场扫描芯片TDA9111的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
9.动态聚焦电路
参见行输出电路与场输出电路图。
设置动态聚焦电路的目的是为了获得满意的聚焦效果，使图像更清晰、更明亮，色彩更逼真、更接近自然色。聚焦分为单静聚焦、单动态聚焦和双动态聚焦三种形式，该机采用的是双动态聚焦电路。主要由TDA9111、动态聚焦变压器T403和Q740、Q741、Q742等组成。
行输出变压器T402的9-10绕组上产生的脉冲电压经R738限流，D740、C740整流滤波，产生230V的直流电压，两端获得的直流电压经R747、R741限流后，为放大管Q740的集电极供电。
同时，一次开关电源输出的15V电压经R426限流后，一方面经R749、R748分压，为Q742的基极提供偏置电压（约2.2V），另一方面经负载电阻R745加到Q741的集电极（约7.OV）。
