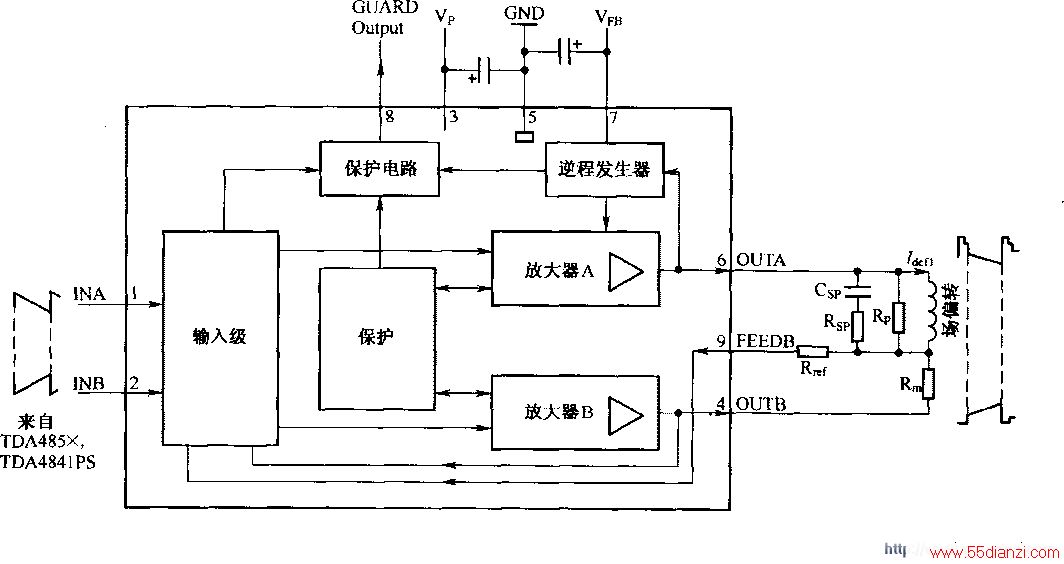

由超级芯片SAA4849的33、34脚输出的反相和正相的场频锯齿波激励电压，分别经R602、R601限流，加到IC601 （TDA4867J）的1、2脚，经各自的功率放大器放大后，分别由6脚和4脚输出场锯齿波电流。该电流在场偏转线圈中产生磁场，控制显像管电子束作垂直扫描运动，从而完成垂直扫描功能。扫描电流在取样电阻R604两端产生的取样电压经R607//R612限流后，由TDA4867J的9脚输入，为功率放大器提供负反馈信号，不但可稳定放大器的工作点，而且可补偿非线性失真。
场电源供电采用双电源。在场扫描正程期间，由电源电路产生的15V电压，经R603为TDA4867J的3脚提供14V左右的电压。在场扫描逆程期间，由行输出变压器T701的5脚上的行逆程脉冲经D721整流，C739滤波获得的40V，为TDA4867J的7脚供电，以提高电路的工作效率，缩短逆程时间。
3.场幅、场中心、场线性调整电路
场频锯齿波从SAA4849的33、34脚输出反相、正相场锯齿波激励信号。用户可以通过按键，进入显示器的菜单，对33、34脚输出电流的幅度进行调整，即调整场幅，也可以对33、34脚输出电流的直流成分进行调整，即调整场中心，还可以对33、34脚场激励锯齿波的波形进行校正，即场S校正。
4.高压变动引起场幅变化稳定电路
SAA4849的32脚为高压检测端，当画面亮度升高引起阳极电流增大时，行输出变压器T701的6脚电位下降，经R703、R704加到SAA4849的32脚，使SAA4849的32脚电位下降，经内部电路处理后，对场幅电路进行控制，使SAA4849的33、34脚输出的锯齿波电流下降，最终使场幅缩小，从而避免了显像管亮度升高，导致场幅增大的现象。反之，当T701的6脚电位升高，使SAA4849的32脚电位相继升高，最终使场幅增大，从而避免了画面亮度下降引起场幅变小的现象。这样，通过SAA4849的32脚内部电路对显像管束电流的检测，可避免画面亮度引起画面场幅变化的现象。
