二、小信号处理电路

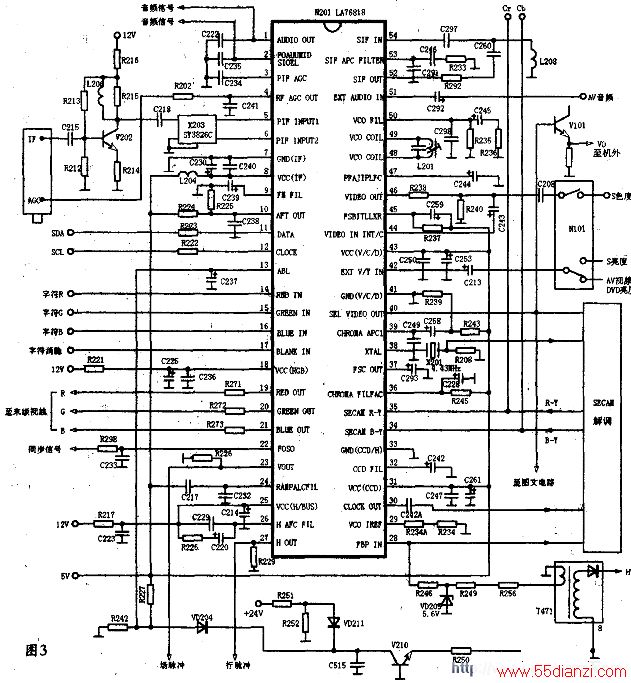

1、小信号处理IC LA76818LA76818内部框图如图2所示。该芯片具有图像中频处理、伴音中频处理、视频解码处理及行场扫描小信号处理等功能。视频检波、伴音鉴频、色度解调均采用PLL解调方式。
LA76818是LA76810的升级产品，它几乎保留了LA76810的所有功能，并在伴音通道中增添了一个切换开关。在色度通道中增添了ACC滤波功能，还能产生三个测试信号。其引脚功功能及电压值如下表所示。
46脚输出的视频信号（幅度约2Vp-p），经电阻分压后，得到1Vp-p左右的视频信号，送至44脚，进入内部视频开关并送至解码电路。最后解调成R、G、B三基色信号，分别从19脚、20脚及21脚输出。
52脚输出的第二伴音中频信号经高通滤波后送至54脚，进入内部伴音中频处理电路。音频信号从①脚和②脚输出。①脚输出的音频信号送至伴音功放电路，最终推动扬声器工作；②脚输出的音频信号送到机外。行扫描脉冲是从⑤脚输出的，送至行推动电路；场扫描脉冲是从23脚输出的，送至场输出电路。
12）TV/AV切换及YUV切换AV视频、DVD亮度或S端子亮度信号从42脚输人，TV视频或s端子色度信号从44脚输入。这些信号全部送至内部视频开关。当机器工作于TV状态时，44脚输入的TV视频信号被内部视频开关选中，一路送至内部解码电路；另一路从40脚输出，送至SECAM解调电路、图文解调电路以及机外。当机器工作于AV状态时，42脚输入的AV视频信号被内部视频开关选中。当机器工作于S状态时，44脚输入的色度信号（此时46脚无TV视频输出）及42脚输入的亮度信号（此时42脚无AV视频信号）被内部视频开关选中。一方面送至解码电路；另一方面将色度信号和亮度信号混合后得到复合视频信号从40脚输出。
本机设有YUV输入端子，用来接收DVD影碟机送来的YUV信号。Y信号从42脚输入，U、V信号分别从34脚和35脚输入。YUV信号经内部开关送至亮度通道和色差信号处理电路。
AV单声道音频信号从51脚输入，在内部伴音处理电路中与TV音频信号进行切换，再从①脚和②脚输出。
（3）ABL电路 13脚外接ABL电路，当显像管束流较小时，13脚电压只由R227和R242分压决定，约4.2V。而VD204负端电压由R251和R252分压决定，约8V。故VD204截止，ABL电路不起控。当屏幕亮度过大时，即束电流过大，T471的⑧脚变为负电位时，V210导通，V210集电极电压由8V下降到4.2V以下，从而使VD204也导通，ABL电路起控，13脚电压下降，屏幕亮度自动下调。13脚电压越低，ABL电路会使屏幕亮度变得越暗。
⑧脚为内部中频电路供电端，采用+5V电压供电。若供电丢失。中放电路就不会工作，产生无图无声现象。
18脚为RGB电路供电端，内置8V稳压管。若供电不正常。会使内部RGB电路不工作，产生黑屏现象。此时，19～21脚均无电压输出。
28脚为行逆程脉冲输入脚，行逆程脉冲在LA76818内部用于行中心位置调整、亮度钳位、色同步选通及行消隐。当行逆程脉冲正常时，28脚电压为1V左右，无行逆程脉冲输入时，28脚为2V左右，此时19脚、20脚及21脚电压极低，末级视放管几乎处于截止状态，整机出现黑屏或光栅极暗的现象。
⑩脚为AFT电压输出端，在有信号时，若中频PLL环路处于锁定状态，则⑩脚电压约2.5V左右。在搜台时，测⑩脚电压时表针应大幅度摆动，若摆幅很小或不摆动，说明PLL环路不能准确锁定。应对L201及50脚外围RC网络进行检查。
③脚和④脚电压能反映内部AGC电路的好坏，在无信号时，③脚电压为1V左右，④脚电压应为4V左右；收到强信号时，③脚电压应为2.5V左右，④脚电压下降到2V左右。否则，说明内部AGC电路有故障。
46脚是视频信号输出脚，正常时，该脚的静态电压为3V左右；有信号时，应为2V左右。若该脚电压偏离此值，说明内部电路有故障。此时出现AV正常，而收不到TV节目的现象。
48脚和49脚外接中频VCO振荡网络，调谐于38MHz。若该电路失谐，会产生自动搜索不存台的现象或出现收不到节目的现象。中频VCO振荡网络是否失谐，可通过47脚电压来反映。若47脚电压为3V（静态），说明未失谐；否则，说明失谐。当中频VCO振荡网络失谐时，应调整L201，使47脚电压达到3V。
36脚、37脚、38脚及39脚电压是检修无彩色故障的关键。当机器出现无彩色现象时，应着重检查这几个脚的电压及外围元件。
