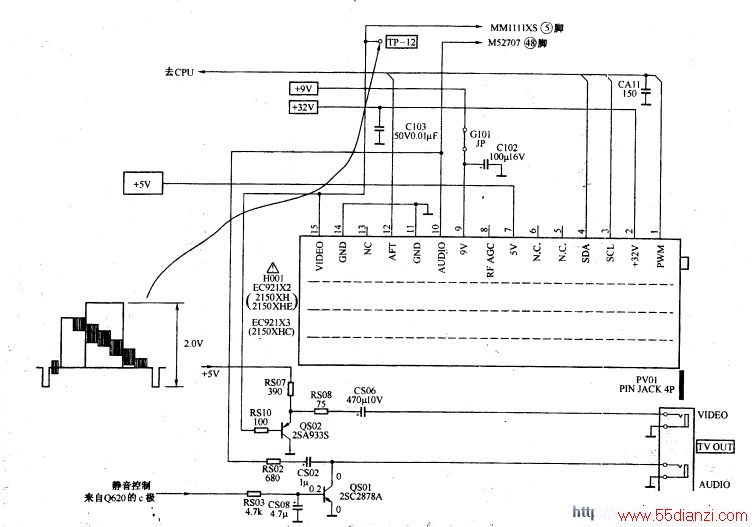

●（7）脚为SV供电端。
●（8）脚为内部RFAGC端，外围悬空。
●（9）脚为9V供电端。
●（10）脚为TV音频输出端，一路加到Q501 （M52707SP）的（48）脚，作为TV音频信号输入，另一路送往外音频输出插孔。
●（11）、（14）脚接地。
●（12）脚为AFT信号输出端，加到CPU的（13）脚，作为调谐淮确度信息。
●（15）脚为TV视频输出端，一路加到视频开关QV04 （MM1111XS）的（5）脚，另一路经QS02缓冲后送往外视频输出插孔。
