VGA端口也叫D-SUB端口，是用来连接个人计算机，让液晶彩电作为计算机的彩色显示器使用而设置的。计算机输出送到显示器的信号有两种，一种为数字信号，其接口名称为DVI:另一种是模拟视频信号，即计算机显卡上VGA端口输出的信号。

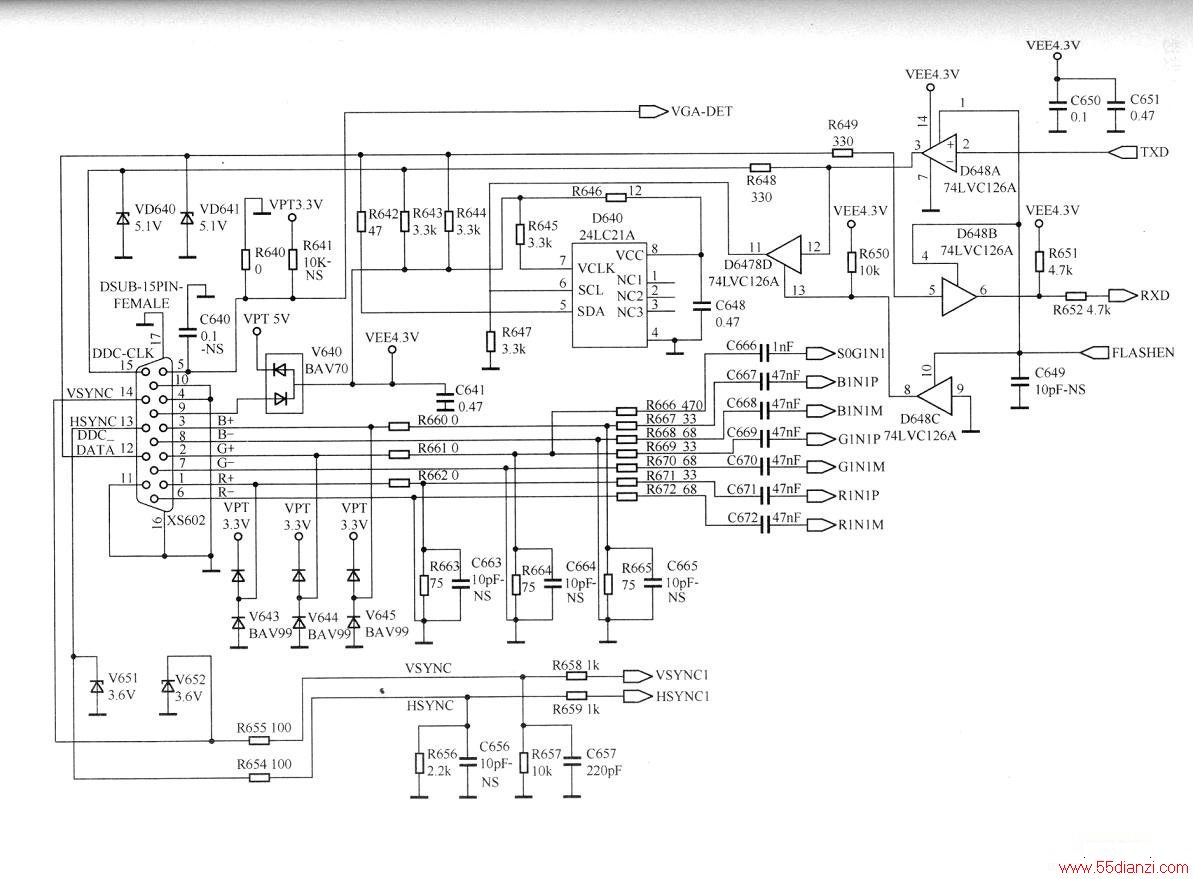

下图所示为康佳LC-TM3718液晶彩电VGA接口输入电路。由液晶彩电XS602(VGA接口)(1)、(2)、(3)脚接收到的R、G、B信号，经R663、R664、R665进行阻抗匹配后，由RC耦合电路送到A/D转换电路N301(MST3788-110)的VGA接口的R、G、B输入端，进行模数转换处理。
由液晶彩电XS602（VGA接口）(13)脚、(14)脚接收到的行同步信号(HSYNC)和场同步信号(VSYNC)，送到A/D转换电路N301（MST3788-110）的VGA接口的同步信号输入端，进行数同步信号处理。

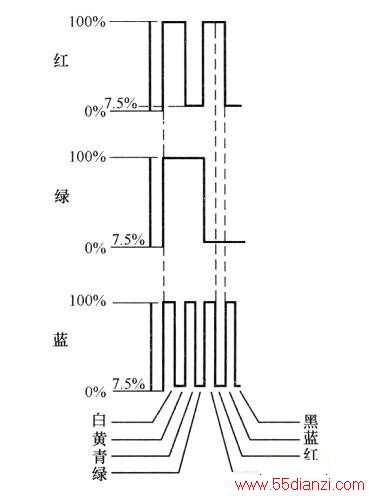

如果从液晶彩电VGA端口输入的是标准彩条信号，则从图9-33电路C667～C672观察到的RGB信号波形以及在R659、R658处观测到的行场同步信号波形都是脉冲信号，其中在输入彩条时R、G、B信号的标准波形如右图所示。
该机VGA接口还可作为主控芯片D501(PW181)的程序升级接口使用，也就是说，外部升级头通过液晶彩电的VGA接口，可对液晶彩电的主控芯片PW181内的程序进行升级，具体工作过程是：当需要对液晶彩电PW181中的程序进行刷写时，PW181的FLASHEN端输出高电平，控制总线缓冲器D648(74LVC126A)内的总线缓冲器工作，这样，外部升级头通过液晶彩电的VGA接口的(12)、(15)脚（总线数据和总线时钟脚）与PW181的TXD（发送端）、RXD（接收端）进行通信，从而完成对PW181程序的刷新操作。
