  液晶彩电上的DVI接口可以用来连接个人计算机,让液晶彩电作为计算机的彩色显示器使用。计算机输出送到显示器的信号有两种,一种为模拟视频信号,其接口名称为D-SUB(或VGA);另一种是数字视频信号,即计算机DVI端口输出的信号。液晶彩电上的DVI接口还可用来连接机顶盒、卫星接收机等配置有DVI接口的视频设备。DVI接口不传输音频信号,因此还需要另设与DVI接口配套的音频信号端口。

    在实际实用中,DVI系统分为TDMS发送器和TMDS接收器,其中,TMDS发送器位于与液晶彩电DVI接口相连接的个人计算机显卡中,TMDS接收器则位于液晶彩电电路中。工作时,计算机显卡产生的数字视频信号由TMDS发送器按照TMDS协议编码,液晶彩电通过DVI接口接收到的DVI视频信号由液晶彩电内的TMDS接收器接收,经过TMDS接收器解码,送给液晶彩电的SCALER电路进行处理。

  液晶彩电DVI信号通路及与后续电路的关系可参见上图液晶彩电数字信号输入/模拟信号输入整体框图。

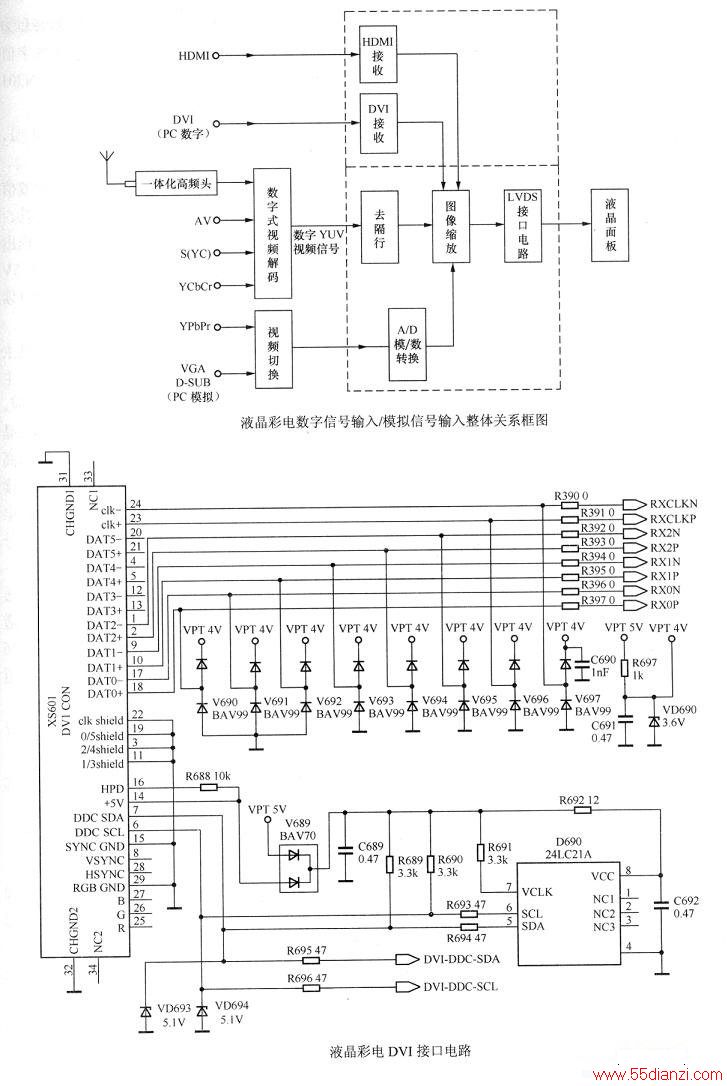

  下面介绍液晶彩电DVI接口的一个实际电路,下图所示为康佳LC-TM3718液晶彩电DVI信号接口电路。

  计算机主机显卡输出的信号经连接电缆送到液晶彩电的DVI接口,DVI端子第(1)脚和(2)脚、(9)脚和(10)脚、(17)脚和(18)脚为三个通道(2通道、l通道和0通道)的TMDS格式数字信号,DVI接口的(23)、(24)脚为TMDS时钟信号,这些信号直接送到A/D转换电路N301(MST3788-110)内部的TMDS接收器进行处理。

  该机未用(4)、(5)、(12)、(13)、(20)、(21)针脚(即4通道、3通道和5通道),仅保留通道0、1、2通道,因此,这是一个单路DVI接口。

  电路中,D690(24LC21A)是一个DDC数据存储器,存储的是DVI显示器硬件参数信息。当通过计算机主机DVI接口与液晶彩电相连时,DVI接口IIC总线直接与D690的(5)、(6)脚接通,由计算机主机完成液晶彩电的身份识别。D690的(8)脚为供电端,由电脑主机输出的+5V(由主机产生,通过DVI接口的(14)脚送到液晶彩电)和液晶彩电电源产生的VPT5V电压共同供电,因此,即使液晶彩电不开机,存储器也可工作供电,以方便电脑主机随时读取DDC存储器中的信息。

  DVI接口中第(16)脚的功能是热插拔检测(HPD),HPD是从液晶彩电输出送往计算机主机的一个检测信号。热插拔检测的作用是当液晶彩电等数字显示器通过DVI接口与计算机主机相连或断开连接时,计算机主机能够通过DVI的HPD引脚检测出这一事件,并作出响应。

  图中,DVI接口的HPD引脚通过上拉电阻R688与DVI接口中的+5V相连接,当液晶彩电通过DVI与主机相连,且+5V正常时,HPD引脚为SV高电平,主机检测到HPD为高电平时,判断液晶彩电通过DVI与主机连接,主机通过DVI接口的第(6)、(7)脚DDC通道读取液晶彩电中的EDID数据,并使主机显卡中的TMDS信号发送电路开始工作。当液晶彩电与主机之间的DVI连接断开时,主机一侧的HDP信号为低电平,主机显卡中的TMDS信号发送电路停止工作。

  DVI接口中的信号分为数据信号和时钟信号两种,一共有3个通道的数据信号和1个通道的时钟信号,由于DVI信号采用的TMDS格式采用差分信号方式传输,因此每个数据通道和时钟通道都是正负两个信号线,每个信号线传输的信号或时钟的相位正好相反,图9-36电路中DVI端子第(1)脚和(2)脚、(9)脚和(10)脚、(17)脚和(18)脚为三个数据通道(2通道、1通道和0通道)的TMDS格式数字信号,DVI接口的(23)、(24)脚为TMDS时钟信号。

  由于数字视频数据属于非周期信号,使用普通示波器很难看出数据信号单个脉冲波形以及与时钟波形之间的对应关系,因此,我们使用示波器测量DVI信号形的主要目的有两个:其一,看有无波形,其二,看波形幅度。
