SAA7119内置单元电路有PAL/NTSC/SECAM解码、自适应增加数字梳状滤波、支持高清4801/576i或480p/576p形式的Y/Pb/Pr或RGB信号接收。SAA7119具有图像缩放处理功能和稳定的同步系统，能同步稳定接收诸如VCR格式的信号。除具有亮度、对比度、色饱和度数字调整功能外，还有画质清晰度程控、直方图检测、自适应黑电平、白电平及动态对比度改善(DCI)、彩色瞬态改善(CTI)、自动肤色校正、蓝电平延伸及绿电平增强等功能。
设置的X扩展端口可选择接收8位或16位视频数据信号输入(ITU656取样格式)，也可从X扩展数字端口输出8位视频数字信号(ITU656格式取样)。设置的1数字输出口可输出按ITU656形成的8位或16位取样格式的YUV数字信号（这一切都是由程序控制来实现）。
虽然该IC有众多功能，但CHD-2机芯仅仅应用该IC内部亮色解码、数字梳状滤波、画质改善及ADC转换电路等。
主板调谐器输出VIDEO(TV-V)信号经插座XS12、插头JN100(17)、(18)脚（有信号时测此脚电压约为0.6V），再经电阻R500、R512、C500输入到SAA7119(27)脚(U500)。AVl-V信号或S端子Y信号共用并联，经插座JN101⑥脚、电阻R502、R514、C502耦合至U500的(11)脚。S-C信号经插座XS12的④脚、电阻R503、R515、C503送入U500的②脚。AV2-V经插座XS12的⑧脚、电阻R501、R513、C501送入u500(19)脚。
DVD端送入YCbCr经插座XS12(12)、(14)、(16)脚；Y信号经R504、R516、C504送入U300(34)脚，Cb信号经电阻R505、R518、C506送入(18)脚，Cr经电阻R506、R517、C507送入U500⑩脚。

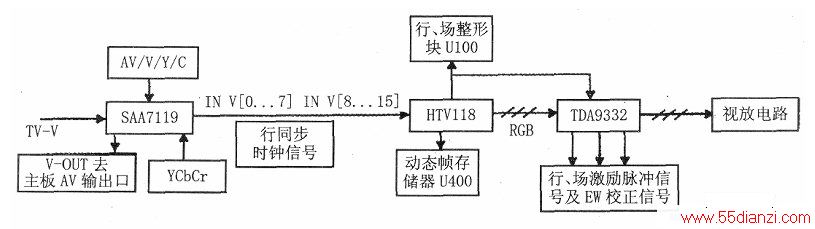

以上几路模拟信号在(66)、(68)脚输入的IIC总线信号控制下进行快速识别、选择切换后，经亮/色解码电路，形成YCbCr信号送往ADC转换电路（当输入信号为RGB时，需重新复合成YCbCr信号），形成16bitYUV数据信号分别从(103)、(105)、(107)、(109)、(110)～(113)脚输出IVV[0..7](92)～(94)、(97)～(100)、(102)脚输出INV181NV[8..15]直接送入HTV118，同时输出的行、场同步信号HS-in((91)脚)、VS-in（(70)脚），一路输往HTV118；另一路经行、场缓冲块Ul00输往CPU的(11)、(12)脚（注：这两路行、场同步信号输出不正常会导致画面闪动，且不正常）。
行、场参考时钟信号HREF-in((69))脚、VREF-in((90)脚)、13.5MHz（(48)脚）时钟信号也同时输往HTV118相关脚。(36)脚输出被切换选择后的视频信号经Q500～Q502放大后，经插座XS12输往主板AV输出口。
(2)SAA7119供电由U502、U503提供。两IC供电由主板上N502输出5V-3提供，IPQ板上经电感L507输往U503产生1.8V，再经电感L503、L502、L504给SAA7119供电；U502产生33 V经电感L506、L505、L501给SAAr119供电。若SAA7119无正常的1.5V或3.3V供电时，都将出现无法接收TV/AV信号、且按键失控的故障现象，此时应着重检测L501～L507是否开路。
(3)SAA7119输往CPU(11)、(12)脚的HS-in、VS-in信号异常将导致图像闪动，不稳定。SAA7119输往HTV118的行、场同步信号及13.5MHz时钟信号中某路出现问题，也无法正常显示TV/AV节目，但本机按键控制功能正常。
(4)插座XS12、JN101脚通过的TV-V信号直流电压是：有信号时为0.6V；未接收信号时为1.17V。
R500或C500出故障将不能接收TV节目。
(5)SAA7119(44)脚（复位脚）外接电阻R508开路不会影响整机接收TV/AV信号。此脚电压一直为低电平，则“二次”开机行不工作，IIC总线电压不正常。该脚复位控制电压来自CPU的(25)脚。(25)脚通过R237(47kΩ)接在33V电源上，再通过电阻R208(100Ω)、R508(100Ω)接在SAA7119(44)脚。电阻R300(100Ω)接在HTV118的(62)脚。因此导致CPU(25)脚电压下降的主要元件是R237和CPU、SAA7119、HTV7118。行不工作可将R508断开判定故障是否由复位不正常引起。CPU@脚复位电压在待机/开机时都为高电平3.25V。
