场振荡电路产生的场频脉冲用于控制AN5150内部的场锯齿波发生器。场锯齿波发生器产生场偏转所需的场频锯齿波电压。在AN5150内部，场振荡电路与场锯齿波发生器各自分开，使场频调节和场幅调节分设在两个电路中，以克服场频与场幅调节之间的相互牵制，AN5150的（25）脚外接锯齿波电压形成电容C168。C168的充放电时间常数可通过RP104来调节。调节RP104可调节C168上锯齿波电压的幅度，即可以调节场幅。
2.场输出电路

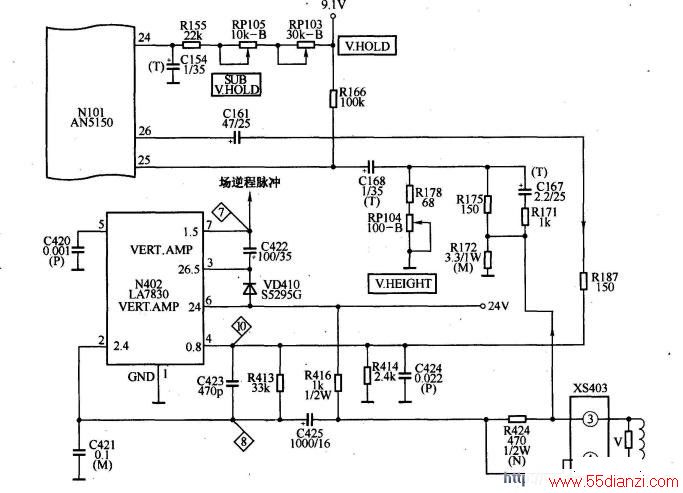

场输出电路由N402 （LA7830）及外围元件组成，LA7830内部电路框图如右图所示，引脚功能及实测数据如下表所示。
AN5150的（26）脚输出的场锯齿波输入到LA7830的（4）脚，经放大后，由（2）脚输出，为场偏转线圈提供扫描电流。（7）脚是自举电路，利用VD410、C422，在场逆程期间将24V电压自举升高到48V，供给（3）脚，以缩短场逆程时间。场输出的锯齿波电压经R171、R175、C167、C168，反馈到AN5150的（25）脚，可改善场线性。
