海信HDP2919H(GS一代机芯)彩电变频电路的维修技巧

海信HDP2919H(GS一代机芯)彩电变频电路的维修技巧

点击数:7857 次   录入时间:03-04 11:40:29   整理:http://www.55dianzi.com   电视机单元电路

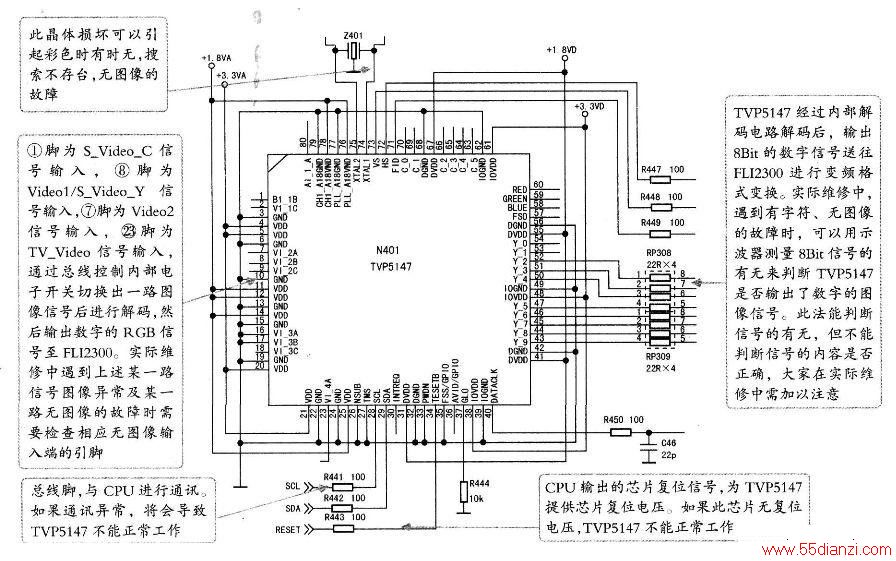

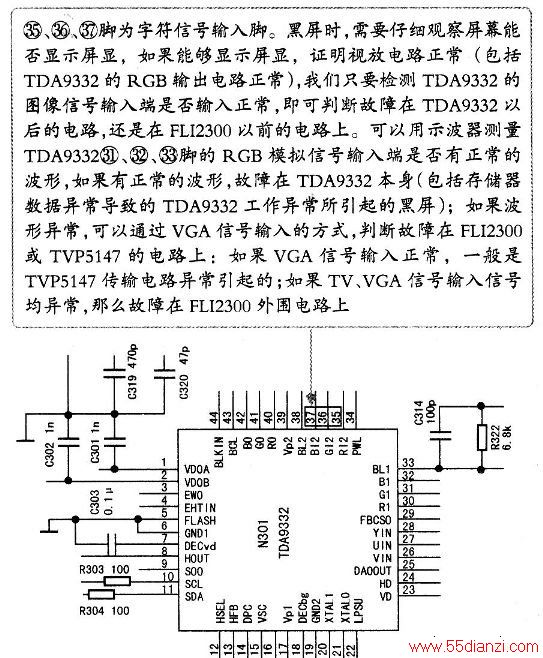

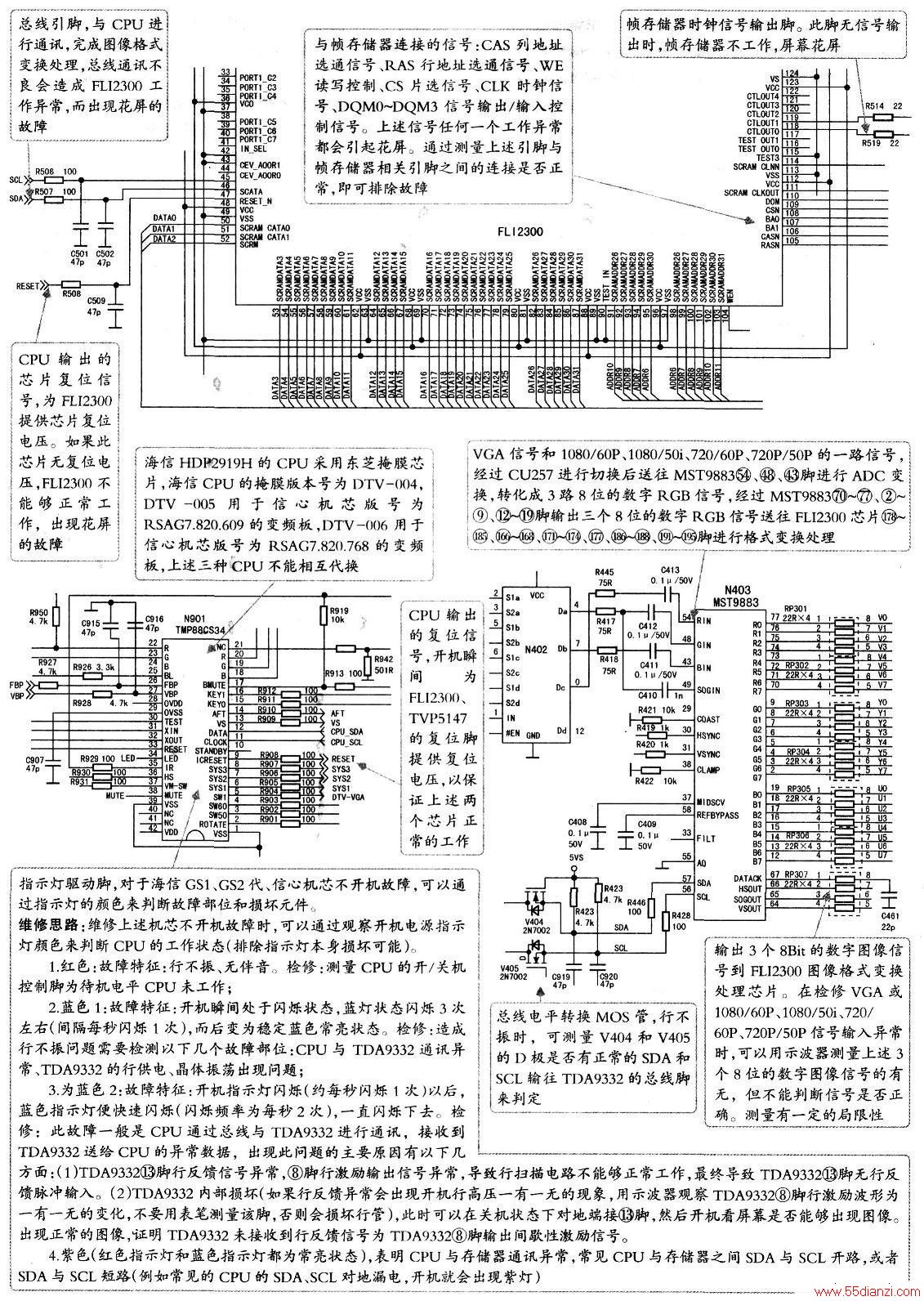

  本机芯采用JS-5A/1216HS一体化高频头,经高频头输出的Video信号进入到变频板的TVP5147进行ADC处理、图像解码,然后输出数字的RGB信号送到FLI2300,经过FLI2300进行格式变换、DAC处理后输出模拟的RGB信号,送往TDA9332的模拟信号输入端,经过TDA9332进行RGB信号放大后,输出RGB信号送到CRT的尾板,还原出图像。主要电路解析见下图。
