试机发现，TV图像上有绿色干扰线，但AV图像正常，同时TV、AV均无声音。拆机检查，发现静音三极管的c极已被悬空，看来不是静音电路的问题，决定先从图像故障人手。
在TV状态下自动搜索，能出现正常画面，也能正常存台，但搜索结束后，画面上出现干扰条。对中放电路进行检查，并先后代换了LA75503、高频头、中周等元件，均不能解决问题。该机有视频输出端子，通过此端子将TV图像送到另一台正常的电视机上，图像、声音均正常，这说明原机中放电路正常，确定问题出在数据板上。网购一块同型号拆机数字板后上机，AV、TV图像上均无干扰条，且伴音正常，但TV图像慢慢向下移动，随后又快速回到正常位置，如此往复，并且几分钟后不时出现“无信号”字符，看来新买来的数字板也有问题，决定先自己动手修理原机数字板。

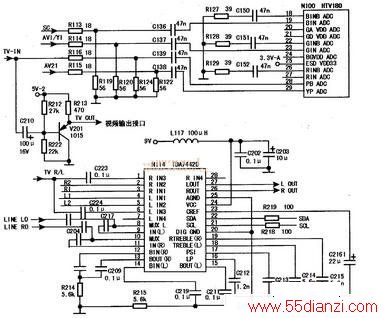

测量数字板各路电压均正常，也没有发现过线孔开路现象，怀疑是晶振造成的干扰，但代换晶振后无效。TV图像信号在数字板上分成两路：一路经Rl16、C319送往208脚封装的图像处理芯片N100（HTV180 ），另一路通过C210的电容直接输出，如下图所示。各状态的音频信号均送给音效处理器Nl14（TDA7442D）进行处理并切换。怀疑HTV 180有问题，从虹高清彩电的数字板上拆下一块HTV 180换上，通电试机，图像上的干扰条消失，图像非常清晰、但依然无声音。
由于在前面的检修中，换上新购的数字板声音正常，这说明主板伴音功放电路正常，问题还是在数字板上。查N114外围元件未发现异常，会不会是总线数据出错造成无声呢？试着用万能遥控器进总线，未能成功，看来只能用原装遥控器才能进入总线。
询问用户，原装遥控器早已丢失，怎么办呢？由于笔者手头有块新买的数字板，于是用编程器从该板上读出数据，再写入到原机数字板的存储器中，通电试机，伴音正常。至此，故障排除。
