彩电OCL场输出电路

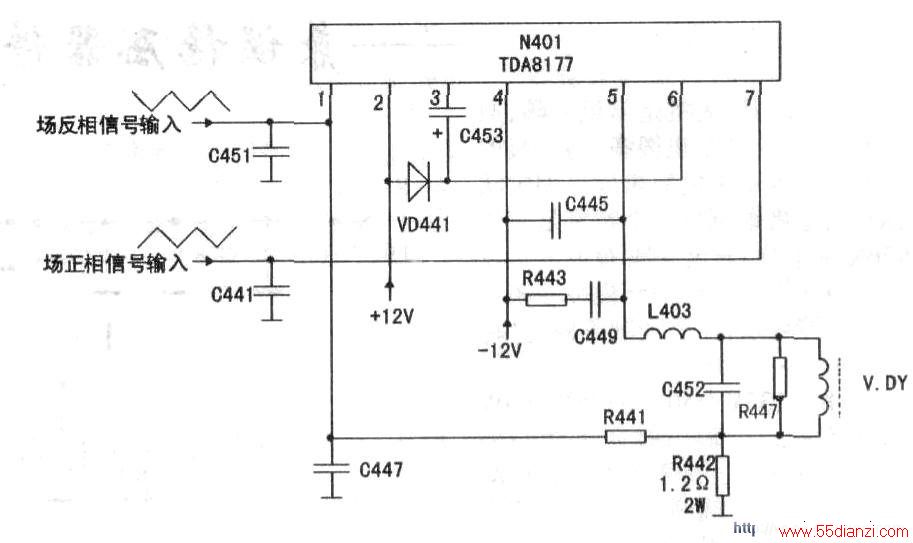

　　上图是康佳P29SK061彩电采用集成块TDA8177的OCL双路输入正、负电源供电的场输出电路。正、负场激励锯齿波信号分别从场输出块TDA8177(7)、(1)脚输入；(2)、(4)脚为场正、负电源供电端；(6)脚为场逆程期间供电端，由升压二极管VD441和自举升压电容将12V电压提升至24V;(5)脚为场输出端，由LA03送至场偏转线圈(V．DY)，然后经R442到地。C445、C449、R443为负反馈元件，用以稳定工作点。

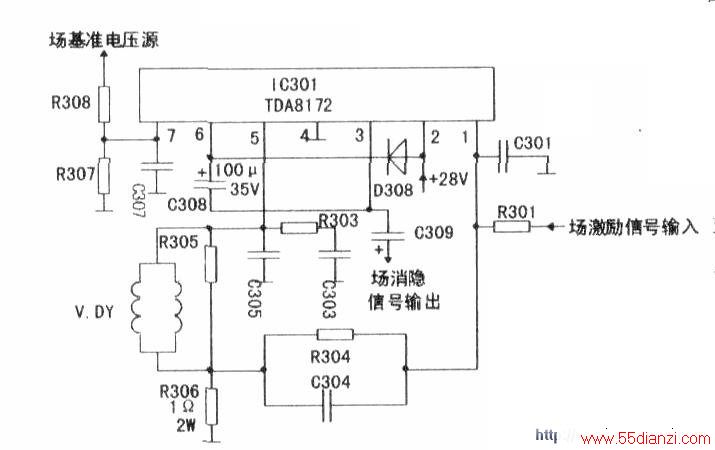

　　下图是TCL-HID29181高清彩电采用的OCL场输出电路，但它采用的是单路输入，单电源供电，与上图不同的是（注：TDA8172与TDA8177属同一类型场输出块）下图中场输出块TDA8172④脚（负电源端）改为接地，(7)脚（场正相信号输入端）作为场基准电压源输出。(3)脚输出的场逆程脉冲信号除送给C308作自举升压外．还经C309作场消隐信号输出。下图中的R304、C304作为负反馈元件。R303、C303、C305用以滤除高频干扰和场失真的校正。
