创维5S28机芯场扫描及枕型校正电路分析与检修

创维5S28机芯场扫描及枕型校正电路分析与检修

点击数:7542 次   录入时间:03-04 11:44:59   整理:http://www.55dianzi.com   电视机单元电路

它是一块全功能、高效率场扫描电路,能直接驱动场偏转线圈,被广泛用于电视机和显示器中。TDA8174的引脚功能及检修数据如下表所示。

引脚 符号 功能 电压V 1 POWER 锯齿波电流愉出 12 2 VCC2 输出级供电 25.3 3 V.SYNCIN 场频脉冲输入 4.2 4 V.AMP 场幅调节 6.2 5   宇脚 0 6 GND 接地 0 7 BC 锯齿波形成 2.5 8   锯齿波电压输出 5.3 9 VP 锯齿波电压输入 4.2 10 VCCI 供电 25 11 FLYV 场逆程脉冲输出 1.8

  二、场扫描电路分析

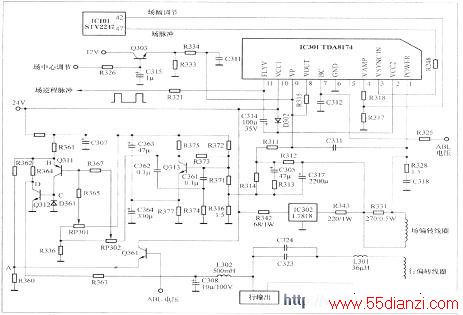

  场扫描及枕形校正电路如下图所示(图中的元器件符号均与原厂图纸相同),由STV2247送来的场频脉冲从TDA8174的3脚输入,进入内部锯齿波形成电路,锯齿波形成电容接在7脚外部,它能将场频矩形脉冲转化为锯齿波脉冲,再经内部电路缓冲后从8脚输出,又送人9脚,进入内部功率放大器。经功率放大后从1脚输出,送入场偏转线圈。锯齿波电流流过场偏转线圈后,再经耦合电容C317和检测电阻R316后到地,C317上端的直流电压经R312、R311反馈至9脚,能稳定功率放大器的工作点。锯齿波电流流过R316后,会在R316上形成锯齿波电压,该电压经 R313、C305、R314、R311反馈至9脚,能补偿场线性。

场扫描及枕形校正电路图

  C314、D302构成升压电路,在场正程时,24V电源电压经D302和11脚内部电路对C314充电,使C314上充得近24V的电压 (极性下正上负)。在场逆程时,24V电压从10脚输入,从11脚输出,再与C314上的电压叠加,并施加于2脚,使2脚电压在逆程时达到48V,从而提高了输出效率。

  4脚为场幅控制端,控制电压由STV2247的42脚送来。在调节场幅时,4脚电压会发生变化,从而使场锯齿波幅度发生变化。

  9脚外部还接有场中心位置调节电路,由Q303及周边元件构成。场中心位置控制电压由 CPU 的4脚送来,经Q303射随后加至9脚。在调节场中心位置时,CPU的 4脚电压会发生变化,从而使TDA8174的9脚直流电压也跟着变化,最终使光栅垂直中心位置发生变化。

  7脚上还加有ABL电压,能实现垂直EHT校正,使场幅不随图像亮度的变化而变化。

  三、枕形校正电路分析

       R316上的场频锯齿波还经 R371送至Q313,Q313及周边元件构成抛物波形成电路。它利用C363和C364的积分作用以及C362、C361的反馈作用来形成场频抛物波。场频抛物波从Q313的集电极输出,经RP302、R367送至Q311。经Q311放大后,送至Q312,由Q312进行功率放大,并从集电极输出,最后在C308上形成l4Vp-p左右的下凹抛物波,经L302送至行输出电路,调制行扫描电流,克服水平方向上的枕形失真。

  RP302为枕形校正度调节电阻,调节它时,就可改变Q311基极抛物波的幅度,进而达到改变枕形校正度的目的。RP301为行幅调节电阻,调节它时,就可改变Q311基极的直流电压,进而改变Q312集电极的直流电压,达到调节行幅的目的。Q312集电极直流电压越高,行幅就越小;Q312集电极直流电压越低,行幅就越大。

  Q361为水平EHT校正电路,能稳定行幅,使行幅不随图像亮度的变化而变化。例如:当图像亮度变亮而引起行幅增大时,水平EHT校正过程如下:

  图像亮度↑ (行幅 ↑)→ABL电压↓→Ua↓→Ub ↓→Uc↓→Ud↑→行帽 ↓。

  四、检修要点

      1. 场扫描电路检修要点(1)R316是场锯齿波检测电阻,易烧断,断路后出现一条水平亮线或约lcm高的水平亮带 。

  (2)D302、C314构成升压电路,因其工作于大电流、高电压状态,易出现性能变差的现象。一旦性能变差后,就会引起场幅变化且伴随线性不良的现象。同时TDA8174温度也较正常时高,1脚电压也偏离正常值 (1/2Vcc),严重时还会烧坏TDA8174,甚至使TDA8174炸裂。

  (3)C312为锯齿波形成电容,易出现性能变差的现象。一旦性能变差,就会引起场幅变化,且伴随场线性不良的故障。

  (4)C317为锯齿波耦合电容,易出现容量下降的现象。一旦容量下降,就会引起场幅变小、光栅下部卷边的故障。

  (5)C305为线性补偿电容,易出现性能变差的现象。一旦性能变差,就会引起场线性不良,同时伴随场幅变化的故障。

  2. 枕形校正电路检修要点( 1)使用dB脉冲法进行测量,很容易判断故障所在。正常工作时,Q313集电极应有l2dB左右的脉冲,Q311的基极大约有0dB的脉冲,C308的上端有l4dB左右的脉冲。通过测量这几点的dB值,很容易区分故障部位。

  (2)当屏幕出现行幅略微变大 (或变小),且光栅略微带有枕形(或桶形)失真现象时,一般通过调节RP301和RP302就能解决问题。

  (3)当屏幕出现行幅过小,屏幕两边各有一大块弧形暗区时,应对Q311、Q312及周边元件进行检查。常见的原因有:Q312断路、R363断路、L302断路等。

  (4)当屏幕出现行帽过小,屏幕两边各有一小块弧形暗区时,应对Q313及周边元件进行检查。常见的原因有:Q313损坏、C361—C364的性能变差等。

  (5)当屏幕出现行帽过大,图像沿四角方向拉长时,应对Q312及周边元件进行检查,如Q312是否击穿、L302是否匝间击穿、C308容量是否大大减小、甚至无容量等。这种情况下,C308上端的dB值往往远大于正常值。
