长虹DT-5机芯高清彩电行场扫描电路如下图所示。
1．行输出级电路
开关电源输出的+25V电压，经三极管Q451，电阻R402加到行推动级，开关电源输出的+145V电压经R423、C403退耦滤波后，除给行输出级.Q404供电外，还经D452稳压，R451降压、C451滤波、D451稳压至22V左右，为三极管Q451提供基极驱动电流。Q451导通后，25V电压经R402、C406滤波加在行推动变压器T401的一端，从T401初级另一端输出为行推动管Q401集电极供电。Q401基极行驱动脉冲来自显示信号处理电路TDA9332⑧脚，行脉冲信号经行推动级放大后，由行推动变压器T401耦合加到行输出管Q404的基极，控制行输出管工作在开关状态。在Q404集电极产生近lkV的高频脉冲电压输往行偏转线圈，在行偏转线圈中产生锯齿波电流，控制显像管中的电子束作水平方向扫描。同时，Q404集电极产生的近lkV高频行逆程脉冲电压，经行输出变压器T461变压，高压硅堆整流得到直流高压，送到显像管的高压极EH极。由内部高压分压元件分压形成的聚焦电压和帘栅极电压，分别送到显像管的聚焦电极EF极和帘栅极ES极，行逆程脉冲经降压后，从T461⑨脚输出约6.3V（使用表不同，测量灯丝电压结果不同）的灯丝电压送到显像管的灯丝，为灯丝供电；行输出变压器T461⑦脚输出的脉冲信号，经R302、D303整流，C307滤波后，得到-16V电压，送至LA7846N②脚，作为场输出级的逆程工作电源，从T461⑥脚输出的脉冲电压，经R301、D302整流．C306滤波后，得到+16V电压，送到场输出块LA7846N⑦脚和泵电源电路④脚，作为场输出级的正程工作电源；T461③脚输出的脉冲电压，经D401整流，C401、L401滤波后，得到+200V直流电压，输往3个视频放大电路TDA6111Q⑥脚，作为3个视频放大电路的工作电源。
动态聚焦电路由R414、C416、T415、C424等组成，行逆程脉冲经动态聚焦变压器T415积分，变成行频抛物波电压与直流聚焦电压叠加后，加到显像管的聚焦极EF。
2．场扫描电路

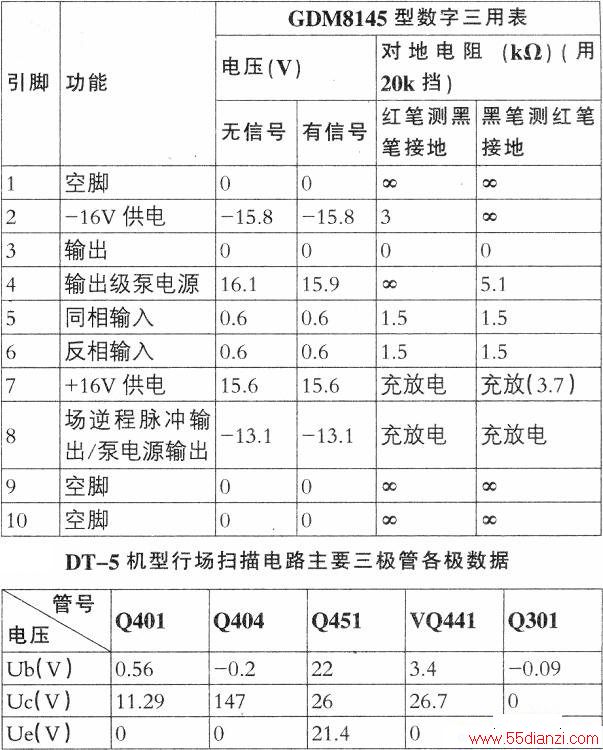

长虹数字高清彩电的场输出级电路集成块采用N301(LA7846N)。LA7846N引脚功能及参考数据见上表。上表所列各脚电压和电阻值供维修检测参考使用，下表为DT-5机型行场扫描电路三极管各脚电压表。
从TDA9332中①、②脚输出的正负场锯齿波脉冲（VD+、VD-）经R306、R307限流后，分别从LA7846N的同相端⑤脚和反相输入端⑥脚对称输入，经LA7846N内部功率放大电路放大后，从LA7846N③脚输出，送到场偏转线圈，使场偏转线圈中产生出锯齿扫描电流，在其周围产生出扫描磁场，控制显像管中的电子束作垂直方向的扫描。R308、R309、R313、R314、C305组成交直流负反馈电路，用于稳定场输出级的静态工作点和改善场输出级的非线性失真。R309为取样电阻。R313、R314、C305并联在场偏转线圈两端，起到阻尼作用，防止场偏转线圈中产生高频振荡，同时起相位补偿作用。
场输出块LA7846N内的场输出级采用泵电源供电方式，目的是提高场扫描电路的效率，降低功耗，并可保表l LA7846N(N301)引脚功能及参考数据证场逆程时间不至于延长。R405、R481、C488等组成场输出级过流检测电路，16V电压经分压后得到13.7V电平送入微控制器M37225③脚场过流检测信号输入端，以此作为微控制器判断场输出级电路工作是否正常的参考电平。如果场输出级电路工作异常，出现过流现象，导致+16V电压下降时M37225③脚变为低电平，微控制器据此判断出场输出电路工作不正常，微控制器就会自动回到待机状态，从而起到场过流保护作用。
TDA9332③脚输出的场频抛物波电压，输入东西枕校电路，东西枕校电路由枕校管VQ441，电阻R334、R336、R464以及C321等组成。
